高强微膨胀灌浆料

 结构加固修复工程用高强灌浆料的主要技术指标，由于其特殊性，往往要求加固修复效果好、工期快、施工方便。  因此，灌浆材料中体现的要求是其流动性、膨胀率、早期和最终强度以及凝结时间。

1.1流动性

世界上表示材料流动性的方法有三种，即流动性法、漏斗法和坍落度法。  它们的限值分别是:流动性法限值≥240mm；漏斗法的流出时间范围为(8±2)s；；坍落度法极限值≥25cm。目前，国内广泛采用流动度法检测灌浆材料的流动性。  为了满足灌浆施工中自流的要求，灌浆材料的流动性必须大于240 mm，国外灌浆材料的最小流动性指标为240 mm，如果没有必要的流动性，狭窄的空间就无法填充，也就达不到充分填充的效果。即使其他性能再高，对灌浆工程也没有意义。  因此，灌浆材料的流动性是评价灌浆材料质量的首要条件。

灌浆材料的流动性随着加水率(用水量/干物质重量)的增加而增加。  但是，如果加水率过高，就会出现泌水，抗压强度会降低。  灌浆材料加水率的可调范围应在1%以内

灌浆材料的流动性随停放时间的增加而降低。  因此，在灌浆施工时，要用竹篾来回拉动已浇筑的混合料，以保持其流动性。

1.2膨胀率

膨胀率是灌浆材料的第二个主要技术指标。  为了使灌浆材料硬化并获得充分的充填效果，灌浆材料必须具有合适的膨胀性能。

我国《混凝土外加剂应用技术规范》(GBJ 119-88)规定，灌浆材料的一天垂直自由膨胀率为0.1% ~ 0.5%，六个月后剩余垂直自由膨胀率大于0.05%。

1.3抗压强度

在结构加固和修复中，一般希望具有较高的早期强度，以便尽早投入使用。  目前国内常用的灌浆材料抗压强度指标一般为R1 ≥ 30 MPa，R3 ≥ 40 MPa，R28 ≥ 60 MPa。1.4钢筋的粘结强度无论是在修复加固工程还是设备基础灌浆中，都必须保证灌浆材料与钢筋有足够的粘结强度，以达到一体化的目的。

一般情况下，灌浆材料与光面钢筋的粘结强度应大于或等于6MPa，灌浆材料与螺纹钢筋的粘结强度应大于或等于30MPa。1.5凝结时间是影响施工进度的重要指标。  对于加固修复工程，往往希望强度越快越好，即终凝时间越短越好。  但初凝时间不容易过短，容易降低混合料的流动性，影响施工操作和灌浆质量。

一般情况下，灌浆材料的初凝时间应为4h左右，终凝时间应为5h左右。

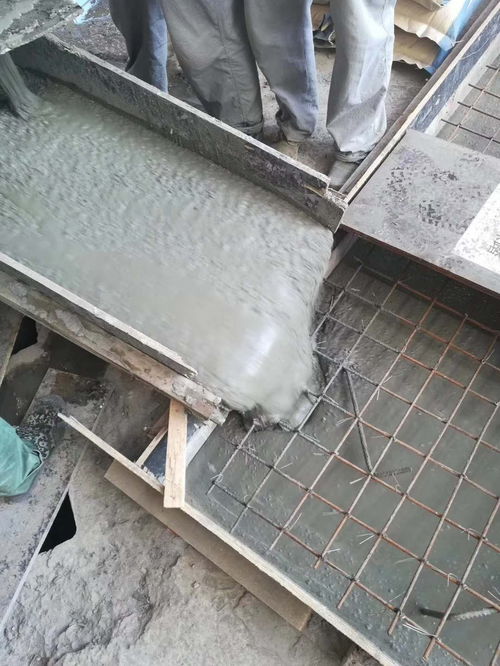

2高强灌浆材料在结构加固修复技术中的应用为了充分发挥灌浆材料的技术性能，确保结构加固修复工程的质量，灌浆施工中应特别注意以下问题:
