地聚合物注浆料应用范围

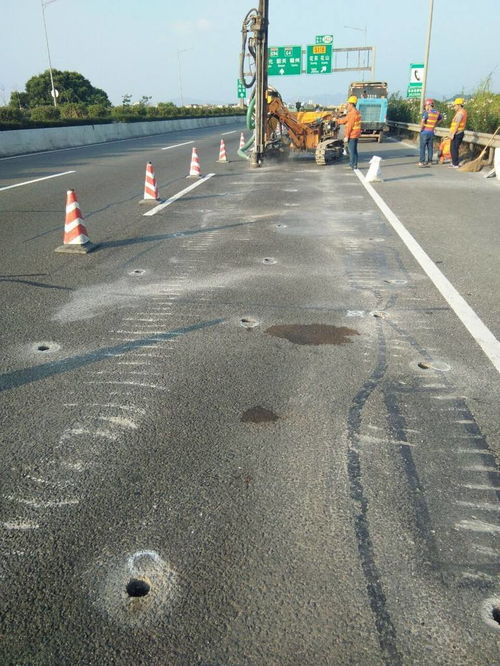

灌浆材料是一种具有填充胶结特性的材料。配制成浆体后，用灌浆设备注入底层的裂缝、孔隙或孔洞。凝固硬化后，具有填充和加固的作用，广泛应用于路面、隧道和水利工程建成后的防渗和加固。灌浆材料可分为无机灌浆材料和有机灌浆材料。其中，无机灌浆材料因其原料来源普遍、成本低、无毒、施工工艺简单，在灌浆工程中应用更为广泛。目前无机灌浆材料多为水泥作为基本材料，而水泥作为灌浆材料，一般具有较低的灌浆能力和良好的生产能力。

[0003]煤灰主要是以煤为燃料的火力发电站或电厂生产排放的固体废物。我国每年因火力发电排放的煤灰超过1亿吨，煤灰利用率低导致煤灰大量沉积，占用大量土壤资源，给我国生态环境的建立带来巨大压力。沸石是一种含水碱金属或碱土金属的铝硅酸盐矿物。我国的沸石矿物资源并不普遍，沸石作为铝硅酸盐矿物，其中铝硅氧化物达到沸石总数的70%？80%，尤其是硅氧化物。

[0021]地面聚合物是一种由A104和Si04四面体结构单元组成的三维网状组织的无机聚合物混合物。它可以由混合均匀的液体在碱性环境中凝结成高强度的固体，具有与水泥相似但优于水泥的物理性能。沸石粉、煤灰中含有大量的硅铝氧化物，其成分均达总质量的70%以上。研究发现，沸石粉中铝硅氧化物的活性仅次于高岭土，而煤灰具有高活力。在碱性溶液的刺激下，沸石粉和煤灰中的硅铝氧化物可以溶解产生类似水泥的混合物，然后在碱激发剂的影响下，硅氧键和铝氧键会破裂重组，进而导致硬化土壤产生固体物质，具有很强的快速干固性和耐久性，可以包裹和粘结砂粒。与此同时，在聚合物浆体中加入一定量的粘土，可以提高浆体的粘度，缩短疑胶的时间，提高结实率。与此同时，加入少量的水玻璃溶液，主要是利用硅酸钠来提高地聚合物中的硅含量和碱性氧化成分。地聚合物掺合料以沸石粉、煤灰和粘土为原料，与水泥相似，但优于水泥，决定了它可以作为一种优质的灌浆材料，对解决工程中的路基加固和防渗问题有很好的效果。

一种地聚合物灌浆材料，其特点是：50-80份煤灰，16-50份沸石粉，4-10份粘土，5-15份偏碱激发剂，0.5-2份速凝剂，3_8份硅酸钠，0.75-1.5.5。.根据权利要求1上述聚合物灌浆材料，其特点是：50-80份煤灰，16-50份沸石粉，5-8份粘土，8-15份偏碱激发剂，1_2份速凝剂，4_6份硅酸钠，1_1.5份水灰比。.3.根据权利要求，上述聚合物灌浆材料的特点是:50份煤灰、1份沸石粉、5份粘土、1份偏碱激发剂、4-6份速凝剂、4-6份硅酸钠、1份水灰比。.4.根据权利要求1提到的地聚合物灌浆材料的特点是，它还含有至少一种来自膨胀剂、流动剂和防吸水剂的外掺剂。根据权利要求1，上述聚合物灌浆材料的特点是：上述煤灰和沸石粉的粒度低于0.5。mm;粘土粒度小于0.5_。根据权利要求1上述聚合物灌浆材料，其特点是：上述偏碱激发剂为氢氧化钠；上述速凝剂为氢氧化钙。7.根据权利要求1，上述聚合物灌浆材料的特点是:上述硅酸钠模数为1.5-3.0。.8.权利要求1-7所述地聚合物灌浆材料的制备方法的特点是:包括以下流程:1)将偏碱激发剂溶解在水中，配置偏碱激发剂溶液；2)将煤灰、沸石粉等成分搅拌均匀，得到混合物；3)将上述偏碱激发剂溶液与上述混合物混合，混合后得到目标聚合物灌浆材料。9.权利要求1-7所述地聚合物灌浆材料的使用方法。其特点是在应用地聚合物灌浆材料时，至少参与地聚合物灌浆材料中的一种来自膨胀剂、流动剂和防吸水剂的外掺剂，并一起使用。十.权利要求1-7所述地聚合物灌浆材料在工程防渗加固中的应用。

【专利摘要】本产品公开了一种地聚合物灌浆材料、制造方法和应用，分配比例为：50-80份煤灰，16-50份沸石粉，4-10份粘土，5-15份偏碱激发剂，0.5-2份速凝剂，3-8份硅酸钠，0.75-1.5。；1)将偏碱激发剂溶解在水中，配置偏碱激发剂溶液；2)将煤灰、沸石粉等成分搅拌均匀，得到混合物；3)将上述偏碱激发剂溶液与上述混合物混合，混合后得到目标聚合物灌浆材料。以沸石粉、煤灰、粘土为原料的聚合物混合料与水泥相似，但优于水泥的特点决定了它可以作为一种优质的灌浆材料，对解决工程中的路基加固、防渗等问题有很好的效果。
