混凝土裂缝空鼓修补胶

如果供水不足，混凝土凝固后容易出现裂缝。渗透间隙发生后，仅仅用碳布加固是不够的。裂缝必须通过高压灌浆修复。根据环氧树脂接缝灌浆胶的高压灌浆，避免间隙影响外部涂层干裂缝，然后进行碳布加固，合理提高地板的剪切能力。让地板和碳布再次整合成一个整体，共同应力，提高强度。

环氧树脂填缝胶施工工艺：

1.对裂缝状况进行详细检查和分析，明确灌浆孔的位置和间隔。清理必要施工的区域，凿除混凝土表面沉淀物。

2.用电锤等钻孔工具沿裂缝两侧钻孔，钻头直径14mm，钻孔视角合适≦45°，打孔高层度≦结构厚度为2/3，穿孔时必须穿过缝隙。但是，结构不能爆炸(壁后灌浆除外)和缝隙之间的间隔≦1/2结构薄厚。打孔间隔20cm~60cm.

3.在钻孔中组装灌浆嘴(又称止水针)，用专用内六角扳手拧紧，使灌浆嘴周围与钻孔中间无间隙。

4.用高压清洗机在3Mpa压力下将清洗水引入灌浆嘴，观察出水点状况，清理接缝内的泥浆。

5.用找平胶封闭洗缝时产生污水的缝隙表面，打胶时不要跑浆。

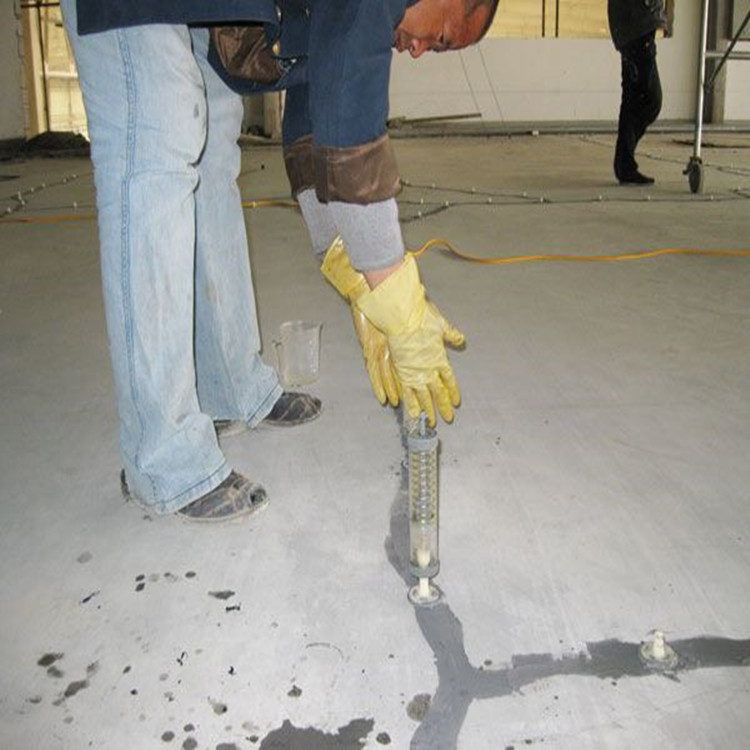

6.用高压灌浆机将环氧树脂灌注到灌浆孔中。立面灌浆顺序为从下到上；平面可以从一端逐渐进行，单孔可以逐一进行。当相邻孔开始灌浆时，保持压力3~5分钟，确保接缝中的水可以清除，可以终止孔灌浆，改为相邻的灌浆孔。

7.灌浆结束后，确定24小时后可拆除或砸碎暴露的灌浆嘴。清洁固化后溢出的灌浆液。

8.用找平胶修复密封灌浆口。
