支座环氧砂浆的作用

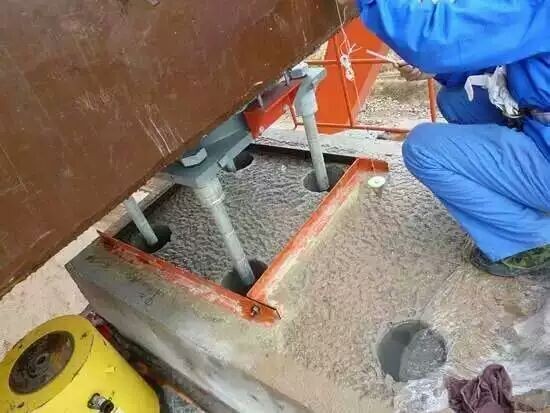

桥梁支座采用注浆型高强度环氧树脂砂浆。

环氧树脂砂应采用高强度、抗冲蚀、粘接稳定的新型层析修复材料，由改性饱和基环氧树脂、固化剂和硬填料组成。具有补漏、密封、防腐等服务的粘结修复，渗透性强，能渗透到混凝土表面。

溶液型环氧胶泥的主要特点

—附着力好，强度高，韧性好，抗冲击性能优良。

—干燥稳定，胶体缩水率低

—触变性好，施工方便

适用范围

—修补混凝土表面的小缝隙、蜂窝、表面、漏筋等缺陷

—混凝土防碳化、防汽蚀防护刷面施工

技术数据

—抗压强度：≥10.0Mpa

—抗拉强度：≥85.0Mpa

—与混凝土粘接的抗压强度：≥4.0Mpa

—与钢板粘接的抗压强度：≥6.0Mpa

—抗压弹性模具：检验结果为2.15×103Mpa

—抗磨强度：

根据水工混凝土试验标准，冲磨速度为14.3m/s,测试结果为7.6h?m2/kg；

根据环氧树脂砂浆试验标准，冲磨速度为40m//s,测试结果是2.79h？cm2/g

—线膨胀系数：检验结果为9.2×10-6mm/mm/℃

—碳深：测试结果为0.86毫米，相当于大自然空气50年。

—抗冲击能力：2.1KJ/m2

操作方法

—A料、B料长时间储存会产生沉积、分层、褪色状态，不影响商品的基本性能和质量，只需在使用时搅拌即可。

—根据A料：B料=3：1比例充分搅拌均匀即可使用。

—施工温度≥固化后应用温度为5℃80~-40℃。

—在独特的施工条件下，请联系我公司的技术部门。第一，构成：

由环氧树脂、固化剂、稀释剂和粉末组成的环氧胶泥(砂浆)。

环氧树脂砂浆由环氧树脂、固化剂、稀释剂、粉末和细骨料组成。

第二，特点和用途:金属和非金属粘结性强，缩水率小，冲击韧性高，耐中等浓度酸碱，抗老化能力弱。水泥主要用于机械设备和工厂地板的砖板防腐衬里，砂浆主要用于工厂的整体无缝防腐地板。

环氧胶泥的配制：

根据使用场景、温度、湿度设置；

环氧水泥配置：

1．建设工作温度宜为15。～30℃，空气湿度不能超过80℃％。

2．用于调味的器皿和工具，应保持清洁、干燥、无油渍、无干固沉渣等。

3．将环氧树脂添加到容器中，按比例添加稀释剂，混合均匀，并用环氧树脂混合物预留。(如果冬季气温较低，环氧树脂可提前加热至50℃左右)

4．取一定数量的环氧树脂混合物，或以环氧树脂为数量，按比例加入固化剂，混合均匀，配置成树脂胶。

5．将粉末按比例加入配置好的树脂胶中，搅拌均匀，制成胶泥。

6．将粉末和细骨料按比例加入配置的树脂胶中，搅拌均匀，制成砂浆料。胶泥的稀稠度可以通过加减胶泥粉的百分比来调节。

7．配置好的树脂胶、胶泥或砂浆料必须在30分钟内用完，在施工过程中，如果出现凝结现象，严禁使用。

五是施工要点

1．基层表面应干燥、牢固、无油渍、无松散、空鼓现象。

2．施工时要保持室内通风的施工条件。

3．固化剂量可根据具体环境要素进行调整。

4．施工完成后，设备应立即用甲苯清洗干净。
