高强灌浆料常见问题

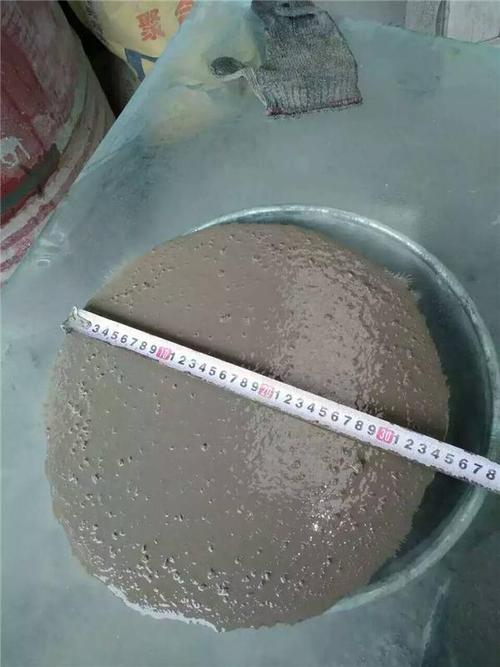

高强无收缩灌浆料在使用中的一些常见问题及相应的解决方法。

(1)开裂原因分析:

1.灌浆产品本身膨胀率不达标，无法补偿收缩开裂；

2.配制灌浆材料时采用人工搅拌，加水量远大于厂家要求，造成开裂；

3.施工环境的环境温度是多少？是否按照相应的施工方法进行？

4.混凝土基础表面的处理是否到位？有没有拉毛泡湿处理？

5.施工后严禁振捣，否则灌浆材料会分层、分离、开裂，上部灌浆材料强度低？

6.灌浆后灌浆材料是否被覆盖并保持在原位？

7.灌浆施工时，是否有大型设备运行，引起振动？

(2)裂缝处理

1.如果灌浆材料中的裂缝为微小裂缝，不影响灌浆材料的整体荷载，则无需修补；

2.如果裂缝较宽并贯穿裂缝，需要用环氧灌浆材料进行压力灌浆修补；

3.如果灌浆材料承受轻载或空载，裂缝无需修补；

4、如工程对表面外观有要求，可采用聚合物水泥砂浆修补；

5.施工中如遇振动引起分层、开裂，需将原有灌浆材料全部敲掉，重新浇筑；

注意:是否需要修补裂缝由客户决定。仅供参考！

(3)灌浆材料早期强度不够，24h不能清除。

1、灌浆材料终凝时间过长，24h强度不达标；

处理:调整灌浆材料配比，使凝结时间符合标准要求，24小时强度达到20MPa以上；应测试已浇筑工程的3d强度。若3d强度满足设计要求，则合格；如不符合设计要求，应重新浇筑。

2、用水量过大，分层严重，上层是水泥浆，凝结时间延长；

处理:重新倒；

3、采用振动施工，导致灌浆材料分层，上层为水泥浆，延长了凝结时间；

处理:重新倒；

4.施工环境长期潮湿封闭，水分无法蒸发，延长凝结时间；

处理:适当延长拆模时间，浇筑时根据工程要求适当降低水灰比；

5、冬季施工，没有遵循冬季施工方法，影响凝结时间；

处理方法:严格按照冬季施工方法进行养护；
