超高性能混凝土施工工法

超高性能混凝土的施工工艺采用喷涌施工工艺，克服了超高性能混凝土不能喷涌施工的技术瓶颈，具有加固薄、厚、材料规定强度大、建筑仰天位置加厚、修复施工方便、方便的特点。

为了达到上述发明的效果，本产品提供以下技术规范：

本产品提供了包括以下流程在内的超高性能混凝土施工工艺：

7.将钢筋绑在干净的待施工表面，得到待施工表面；

8.将超高性能喷漆防腐砂浆与水混合，得到超高性能混凝土砂浆，上述超高性能混凝土砂浆的坍落度为180。～220mm；

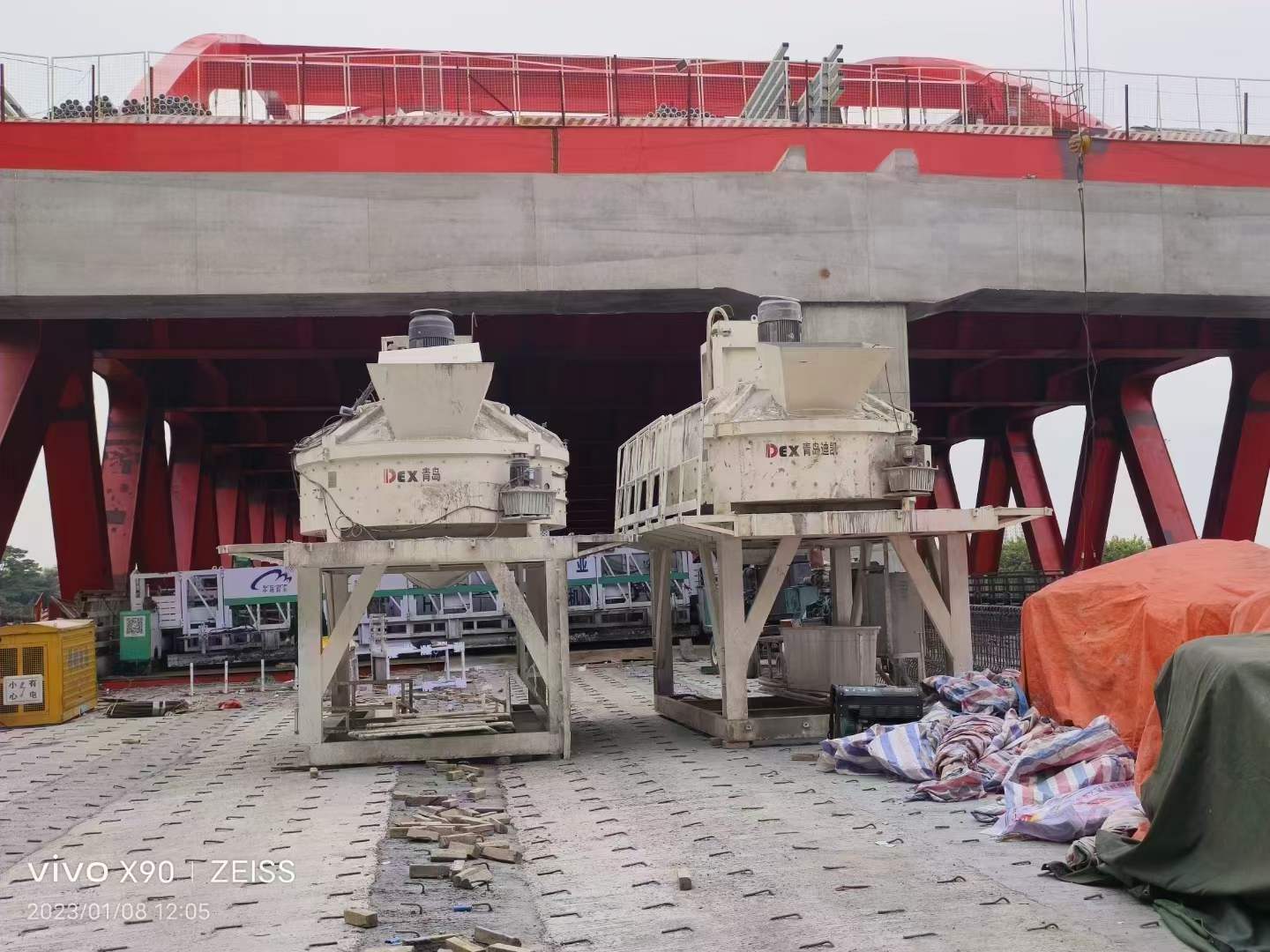

通过配套搅拌器、喷涌挤压泵和喷射机械臂的喷涌车辆，将上述超高性能混凝土砂浆喷到待施工面，进行维护。

十.选择的，上述钢筋在作业表面捆绑的间距≥150mm；上述钢筋在作业表面的底层维护厚度为10～面层维修厚度为20毫米。～20mm。

11.上述超高性能混凝土砂浆的固含量为89。～93％。

选择时，上述喷涌条件包括：喷涌压力为0.4。～0.6mpa/cm2，喷涌量为2。～4m3/h。

选择后，上述喷头与待施工面之间的距离为0.2～0.4m；喷流行间的搭接距离为2。～3cm。

选择时，上述喷涌包括一次或多次；当上述喷涌包含数次时，一次喷涌厚度为6次。～7cm，每次喷涌的时间间隔为15cm。～30min。

15.选择时，当施工面为隧道状时，待施工面包括两侧墙和顶拱。以上喷涌顺序为:先喷涌两侧墙，再喷涌顶拱。

16.选择，以上维护方法如下：在喷涌所得的超高性能混凝土坯体表面涂覆养护液

后静放保养。

选择时，以上静置维护条件包括：18温度为18。～22℃，湿度为≥90％，时间为14天。

选择后，上述维修前还包括：对喷涌所得的超高性能混凝土坯体部位进行装饰处理。

19.本产品提供了一种超高性能混凝土的施工工艺，包括以下工艺:将钢筋绑在干净的待施工表面，获得待施工表面；将超高性能喷漆防腐砂浆与水混合，获得超高性能混凝土砂浆。上述超高性能混凝土砂浆的坍落度为180。～220mm；通过配套搅拌器、喷涌挤压泵和喷射机械臂的喷涌车辆，将上述超高性能混凝土砂浆喷到待施工面，进行维护。
