水性环氧防腐灌浆料

含A的水性环氧灌浆材料、B（固化剂）、C(灌浆材料)三种成分，也可根据具体使用情况调整秘方，改进工艺，以满足不同的要求或突出某一部分的特点。

在基本使用中，每种成分完全混合后即可进行灌浆操作。广泛应用于桥梁、隧道、水利大坝、化工港口、人防道路加固维护、附着力强、抗冷、抗渗、潮湿低温水

工人、环保、环氧树脂强度可达C80，不易起砂、防腐、防潮。如果施工温度低于15度，也可以施工，但强度较慢，一般可以在3天内达到。不

对最终特征造成伤害。

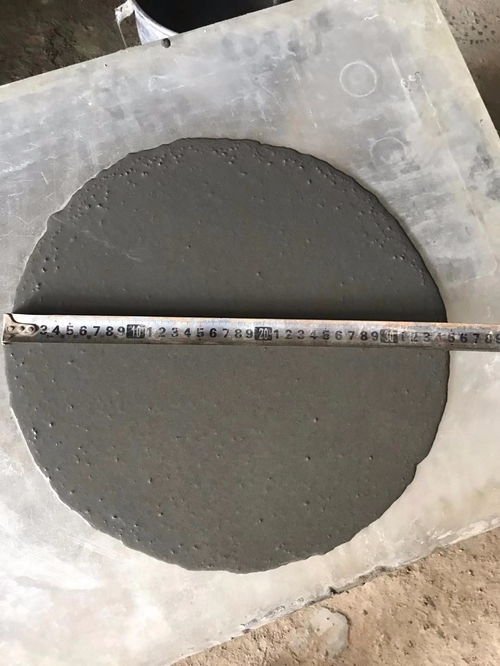

产品优势

(1)高强早强具有优于水泥基材料的抗压、粘接等物理性能，提高了早期强度。

(2)无收缩保证注浆层成型后与承载面完全接触，保证设备安装精度高。

(3)抗蠕变在-40℃至在极端物理条件下，80℃冻融交替，振动受力长期使用，无形状变化。

(4)高耐磨性可以解决由动设备传输的动载荷，使水泥基注浆层破裂。

(5)耐腐蚀能承受酸、碱、盐、油等化学品的长期接触腐蚀。

应用领域

1、二次灌浆组装，如压缩机、泵、冲压机、破碎机、球磨机等，

2、设备基础地区注浆会受到化学侵蚀，

3、在受强压力区域注浆，如路轨基础、桥梁支撑座等，

4、螺栓、钢筋种植及建筑结构混凝土加固加固，

5、混凝土、石块、钢板、木板等作为自流平砂浆的应用，

6、铁、铁系杆、拉杆的钢度连接。

底层规定

1、表面预处理

当触摸环氧树脂灌浆材料的混凝土表面时，必须凿除其表面的浮浆，露出坚实的底层，以确保灌浆表面清洁、干燥、无油。混凝土连接面外边缘抛光25mm厚的倒角边缘，以扩大边缘

边缘灌浆材料与基础的粘结面积，需要粘结的金属表面也不应生锈(实现SSPC)、SP6的平滑度规定)

2、施工温度

工作温度包括混凝土基础和空气温度。为了获得最佳的工作环境，灌浆前应将材料保持在15-25之间°在C条件下放置24小时，在施工期间和24小时内操作工作温度

15-32°C，20°C是最合适的。夏季施工应防止下午高温，必要时应建造遮阳篷；冬季气温较低时，应在灌浆区域建造温室，以保证施工温度超过15度°C，建设宜选择下午。

3、混和

A(树脂)用便携式搅拌机(200-250rpm)充分混合。、B(硬化剂)大约3分钟；2、将C(灌浆材料)加入低速大功率搅拌器(15-20rpm)中，使其与A相匹配、混合物B，充分搅拌至充分搅拌

所有骨科侵入都需要5-10分钟左右才能完成；为了保证低温时混合物的流动性，可以适当减少C(灌浆材料)的用量。

4、环氧灌浆材料注浆

需要从一边灌到另一边；灌浆过程中可以挤压，但不要振动，以防止混合空气滞留；灌浆间距超过1.5m时，应采用上位灌浆漏斗法，并利用重力压差原理协助灌浆。灌浆工作必须持续

尽快完成。一次性灌浆层厚度保持在25mm至35mm之间；一次性螺栓孔灌浆深度小于1500mm；灌浆容积超过1.8m×1.8m×150mm时，用泡沫板将变形缝预埋条粘在基础表面，注浆

最终凝固后，将其表面部分去除，然后用环氧密封肢密封制作永久变形缝。

5、查验密实:

灌浆完成后，用锤子敲打设备基材：如果发出叮叮声，说明灌浆层密实，如果发出咚咚声，说明灌浆层空鼓。

6、表面收光及拆板：

灌浆后和环氧灌浆材料终凝前，为了达到美观的效果，可以用灰刀将暴露的表面收集起来；最终凝固后，可拆板。

以上资料仅供参考，使用时请尽快对相关特性进行测试。如有任何疑问，请联系我们的技术人员进行处理。
