风电（特殊）地基灌浆材料
1.产品特点
1.超高抗压强度，高达MPa120或更高
2.优异的抗疲劳性，自流平，无收缩
3.高流动性，无渗色，防腐
4.施工简便，可注入复杂区域或常规灌浆方法难以进入的区域
2.产品性能指标
GB / T50448-2015《水泥基灌浆材料应用技术规范》
产品编号
CGM-80
CGM-90
CGM-100
CGM-110
3.适用范围

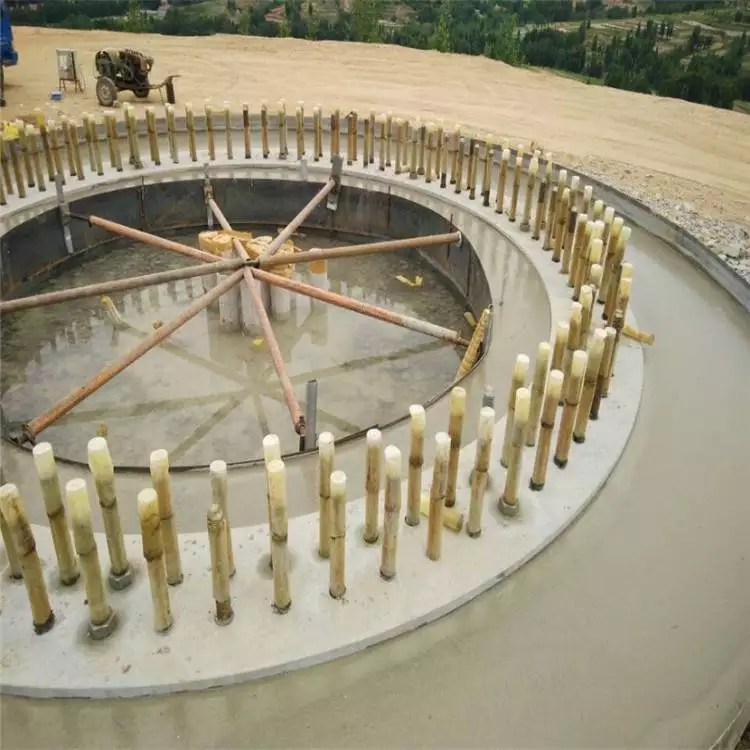

1.风力涡轮机设备灌浆，即使用预应力技术安装的设备，例如陆上风力发电的基础设备灌浆
2.需要可慧抗疲劳性能的设备
3.固定风力发电机塔架螺栓
四，应用技术规格
1.施工准备
1）施工现场质量管理应有相应的施工技术标准，健全的质量管理体系，施工质量控制和质量检验体系。在灌浆之前，应有一份施工组织设计或施工技术计划，应予以审查和批准。
2）在进行灌浆施工之前，应准备好搅拌设备，灌浆设备，模板和维护项目。
3）除现行国家标准《混凝土结构工程施工质量验收规范》 GB50204的有关规定外，模板支架还应满足以下要求：
4）二次注浆时，模板与设备底座之间的水平距离应控制在100mm左右；模板顶部的高度不应低于设备底座的上表面50mm
5）重建和加固混凝土结构时，应为模板支撑预留足够的注浆孔和通风孔。注浆孔的孔径应不小于50mm，间距应不大于1000mm。注浆孔和通风孔应比孔点高50mm。
2.混合
1）混合水泥基灌浆材料时，根据产品所需的用水量加水。
2）水泥基灌浆材料应进行机械混合。混合时，建议添加2/3的水并混合3分钟，然后添加剩余的水并混合直至均匀。如果制造商对产品有特定的混合要求，则应根据其要求进行混合。
3）搅拌部位应靠近灌浆部位。
3.地脚螺栓的注浆
1）地脚螺栓的施工过程应符合附录B的要求。
2）地脚螺栓成孔时，螺栓孔的水平偏差应不大于5mm，垂直偏差应不大于5°。螺栓孔壁应粗糙，孔应清理干净，不得有浮灰，油等杂质，浸入水中浸泡8-12h后再进行灌浆，以除去孔中的水。 。当环境温度低于5℃时，应采取预热措施，温度应保持在10℃以上。
3）灌浆前，应清除地脚螺栓表面的油污和铁锈。
4）将混合的水泥基灌浆材料倒入螺栓孔中，并根据需要调整螺栓的位置。灌浆过程中严禁振动，可将其正确插入，灌浆后不得再次调节螺栓。
5）孔中灌浆层的上表面应比基础混凝土表面低约50mm。
4.二次灌浆
1）二次灌浆应根据工程实际情况，选择合适的灌浆方法。工艺流程应符合附录C的要求。
2）在灌浆前，应清理与灌浆材料接触的设备底板和混凝土基础表面，并且在灌浆前24h不得有松散的砾石，浮浆，浮灰，油渍，蜡等。 ，应将基础混凝土表面充分润湿，并在灌浆1h前清除积水。
3）在第二次灌浆期间，应从一侧进行灌浆，直到从另一侧溢出为止，并且不应同时从相反侧进行灌浆。灌浆开始后，必须连续进行灌浆，并应尽可能缩短灌浆时间。
4）当轨道基础或注浆距离较长时，可根据实际工程情况分阶段进行施工。
5）灌浆过程中严禁振动。必要时，可使用注浆增强剂（图7.4.5）沿浆液流动方向的底部推动注浆材料，并且严禁从注浆层的中上部进行推动。
在对设备基础进行灌浆后，建议在灌浆后3至6个小时沿底板边缘切成45°的斜角（图7.4.6）。
5.重建混凝土结构和加固灌浆
1）与水泥基灌浆材料接触的混凝土表面应完全切碎。
2）在修复混凝土结构缺陷时，应清除松散的混凝土，露出钢筋，将修复区域的边缘切成垂直形状，深度不小于20mm。
3）在灌浆之前，应清除所有砾石，灰尘或其他杂物，并润湿基础混凝土表面。
4）将均匀混合的灌浆材料倒入模板中，并适当敲击模板。
5）当灌浆层厚度大于150mm时，应采取相应措施防止温度裂缝。
6.后张预应力混凝土结构孔灌浆
1）后张预应力混凝土结构的灌浆方法应符合表7.6.1的要求：
表7.6.1灌浆技术选择
环境类别
一二
三
四五个
灌浆过程
可采用压力灌浆或真空灌浆
应使用压力灌浆或真空灌浆
灌浆应采用真空灌浆法
2）在正式灌浆之前，应选择一个有代表性的通道进行灌浆测试。
3）灌浆过程应符合现行国家有关标准的要求；在灌浆过程中，不得将其他添加剂或掺合料混入水泥基灌浆材料中。
7.冬季施工
1）当日平均气温低于5℃时，应在冬季进行，并符合以下要求：
2）在灌浆之前，应采取措施预热地基表面，使温度保持在10°C以上并清除积水；
3）水泥基灌浆材料应与不超过65℃的温水混合，浆液的进入温度应在10℃以上；
4）冻结前，水泥基灌浆材料的抗压强度不得小于5MPa。
8.高温气候环境下的施工
1）灌浆部位温度高于35℃时，应在高温气候环境下施工，并满足以下要求：
2）灌浆前24小时采取措施，防止灌浆部位受到阳光直射或其他热辐射；
3）采取适当的冷却措施，与水泥基灌浆材料接触的混凝土基础和设备地面的温度不应超过35°C；
4）浆液进入温度不应大于30℃；
5）注浆后应及时采取保湿保养措施。
9.室温固化
1）在灌浆过程中，每日平均温度不得低于5°C。灌浆后，应在裸露的部分喷涂固化剂或用塑料薄膜覆盖，并用湿草袋覆盖以保持湿润。使用塑料薄膜覆盖时，应将水泥基灌浆材料的裸露表面紧密覆盖，以将凝结水保留在塑料薄膜中。当灌浆表面不易进水时，可以喷涂固化剂。
2）灌浆材料应保持湿润状态，养护时间不少于7天。
3）当使用速凝快速硬化水泥基灌浆材料时，应根据产品要求的方法采取维护措施。
10.冬季建设与维护
1）在冬季施工中，当项目对强度没有特殊要求时，应在灌浆后及时将裸露的部分用塑料薄膜覆盖，并用绝缘材料覆盖。初始固化温度不应低于5°C。在负温度条件下固化期间请勿浇水。
2）当水泥基灌浆材料的表面温度与模具移除后的环境温度之间的差值大于20℃时，应使用绝缘材料进行覆盖和固化。
3）如果环境温度低于水泥基灌浆材料要求的最高施工温度或需要加速强度增长，则可以采用人工加热维持的方法；维护措施应符合现行国家标准《建筑工程冬季施工规程》 JGJ104的有关规定。
