所谓的超高性能混凝土（UHPC），简称UHPC，是指水泥基复合材料的总称，其抗压强度高于150Mpa，具有超高韧性和超长耐久性。其中，最具代表性的超高性能混凝土材料是反应性粉末混凝土（RPC），它是法国学者于1993年首次提出的。它主要由硅粉，水泥，减水剂，细骨料和钢纤维组成，根据最大密度原理构造材料成分，可以最大程度地减少材料内部的缺陷（孔和微裂纹）。

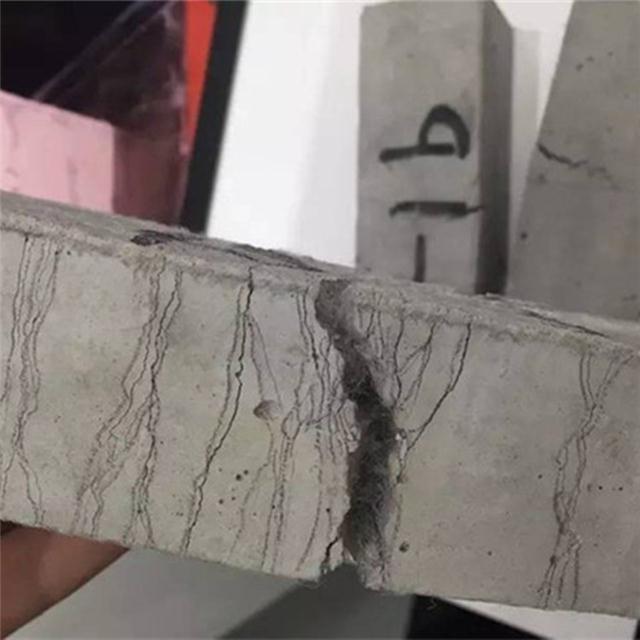

UHPC材料成分不包含粗骨料，并且粒径通常小于1mm。由于密度高，因此具有超高强度和出色的耐久性。研究表明，UHPC的抗压强度可以达到200MPa以上，材料的耐久性可以达到200年以上。此外，由于分散在UHPC中的细钢纤维可以大大减缓材料内部微裂纹的扩展，因此该材料具有超高的韧性和延展性。
下图显示了具有相同弯曲强度的不同材料的尺寸比较。
UHPC与普通混凝土的抗弯强度比较
1. UHPC基板材料的设计原理是什么？
紧密包装。这是所有致密粉末材料设计的基本原理之一。
2.如何为UHPC选择光纤？
考虑到成本性能，可以优选金属纤维，其次是非金属纤维。当组合使用不同的纤维时，在合理选择之前需要仔细测试。
3.为什么不建议UHPC使用大型骨料？
这涉及到材料断裂力学问题，包括原始裂纹尺寸和缺陷密度问题。它还涉及材料同质性问题，例如大颗粒的空间分布；它还涉及多孔材料中的传质问题。除非有必要（或者组件的截面尺寸足够大），否则通常不建议使用大于5mm的集料（除非确实有必要，例如减少尺寸，降低温度，降低成本等）！
4. UHPC适合什么场合？
常规混凝土不能满足要求的地方！具有高抗渗性，高抗冻性和高耐盐腐蚀性的地方；具有较高抗震性，防爆性和抗裂性要求的地方；超大跨度结构，大型壳体结构，弯曲结构；修理和加固旧结构等。
5.如何保证UHPC的基本质量？
无纤维基体（100mm×100mm×100mm）的抗压强度不小于150MPa，抗拉强度不小于5MPa，磁导率比C80低两个数量级，无可见气泡。这些也是入门级质量要求。此外，应避免常规混凝土（包括HPC）的常见劣化问题（包括钢腐蚀，冻融破坏，碱集料反应和硫酸盐侵蚀），这样UHPC才有资格成为真正的UHPC；这些降级现象很麻烦，因此不值得使用UHPC名称。
6. UHPC的抗磨损和耐火性能是否能比C80高得多？
水泥基材料的耐磨性和耐火性均需要特殊设计，并且与材料的抗压强度或致密性没有固定关系。 UHPC的抗磨损和耐火性能可以设计得非常出色，但是与C80相比，要达到几个数量级或几个数量级的改进并不容易。
7.为什么UHPC的弹性模量达到55GPa以上不容易？
材料的弹性模量主要取决于材料中的主键类型。 UHPC仍然是水泥基材料，键合类型没有发生本质变化，并且不可能显着改善。向UHPC添加高强度和高硬度的骨料可以将弹性模量提高到60-70GPa。
8.哪种UHPC更划算？
根据目前的国内生产水平，标准立方抗压强度在150至200 MPa之间，抗拉强度在7至12 MPa之间，UHPC的渗透率比C80低两个数量级。它更具成本效益；随着未来技术的发展，这些指标将发生变化。
9. UHPC的最大弱点是什么？
与其他水泥基材料一样，它不耐酸腐蚀（包括硫酸盐细菌，尽管它比OPC更好）。自生收缩更大，理论上早期开裂敏感性更强（在实践中不一定）。
10. UHPC为什么要蒸？
这主要是为了消除UHPC随时间推移水化的不利影响，例如收缩开裂，蠕变等。另外，它可以提高UHPC的强度和密度。完全蒸汽固化（也称为湿热固化，热固化，“热处理”等）可以使可以在室温下水合的胶凝材料尽快水合，从而减少以后的时间变化期。因此，在条件允许的情况下，应尽可能进行蒸汽培养，而不必盲目追求无蒸汽技术。不汽蒸并不总是意味着先进。这取决于材料和环境。
