结构钢粘合剂是A和B两组分双酚A型改性环氧树脂结构粘合剂。它具有超强的附着力，强的剪切力，抗老化，对介质（酸，碱，水）的良好耐受性，强的抗冲击性，在室温下固化，硬化过程中的收缩率小，不流动，没有挥发性溶剂，，施工方便。它可以在很宽的温度范围内构造而不会沉淀，并且几乎适用于所有建筑基材。 。
结构胶简介
结构橡胶指具有较高的强度（抗压强度> 65MPa，钢-正向粘结强度> 30MPa，剪切强度> 18MPa），可以承受较大的载荷，并且耐老化，耐疲劳和耐腐蚀，并具有良好的性能。预期寿命。稳定，适合粘结坚固的结构部件。
非结构胶粘剂强度低，耐久性差，只能用于普通，临时性能的粘接，密封和固定，不能用于结构件的粘接。
建设项目的使用寿命一般在50年以上，构件承受的应力较大且复杂，直接影响人员的生命财产安全。粘结胶应该是结构胶。
在工程中，结构胶被广泛使用，主要用于补强，锚固，粘结，修复等；如粘结钢，粘结碳纤维，植筋，裂缝加固，密封，孔修复，路钉粘贴，表面保护，混凝土粘结等。
钢胶
产品类型：结构加固材料
产品名称：粘钢胶
产品特性：结构钢胶是一种两组分，内聚反应型结构增强材料。分别存放组分A和B，并按照组分A：组分B = 2：1的比例均匀混合。它不影响建筑物的使用空间，不改变结构部件的外观，联合力均匀，内聚力，粘结力和剪切强度高，耐老化性和疲劳性能优异。在同一项目中，钢胶和植胶根据施工习惯具有通用性。
折叠使用

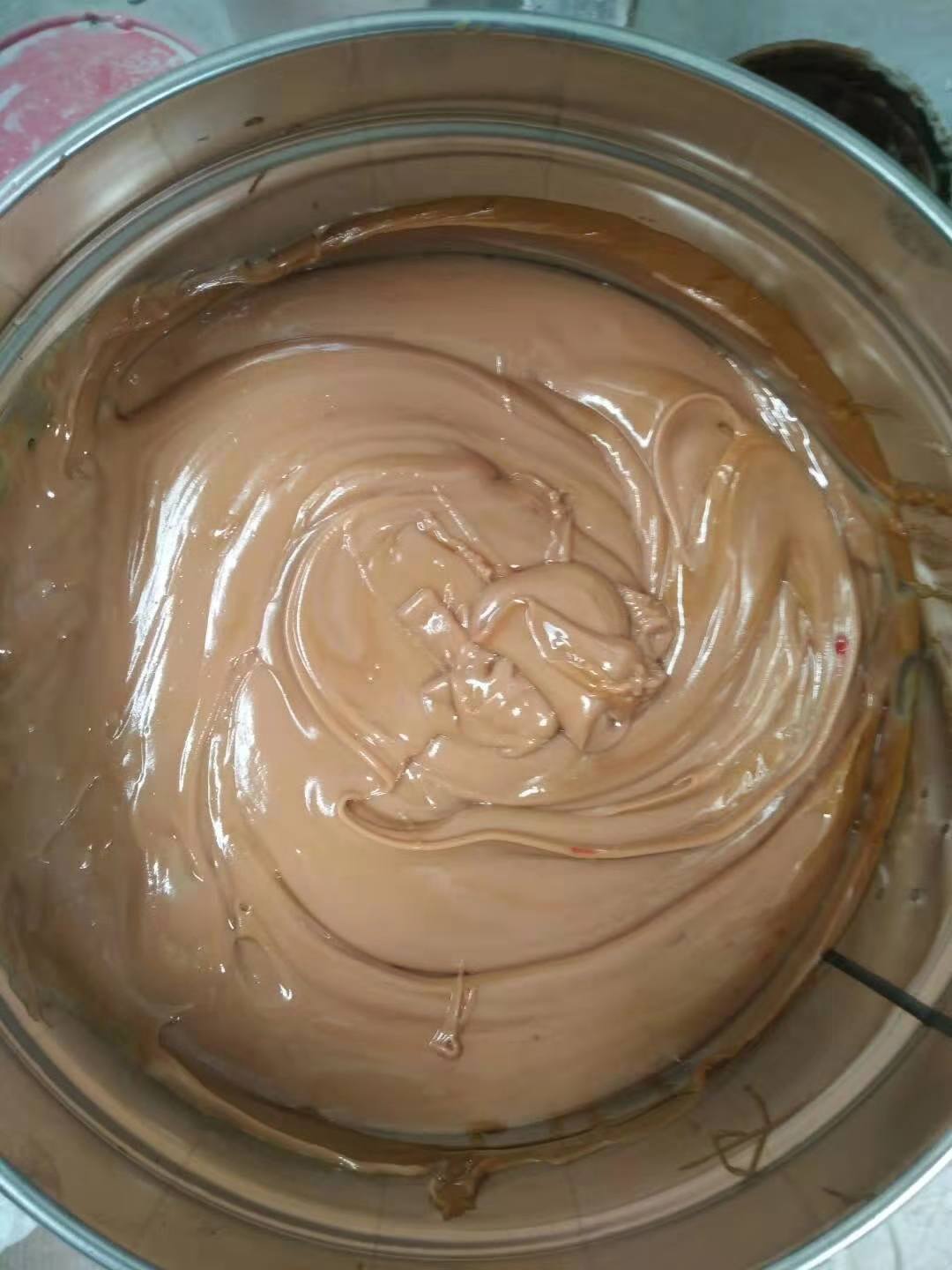

钢结构胶粘剂呈糊状，状态较薄，触变性好。主要用于混凝土构件，砖石构件和钢构件到钢板的粘结和加固，幕墙的安装；大理石，花岗岩，瓷砖等的粘接安装；修复和粘结混凝土和钢制部件的表面。
折叠性能
主要技术性能指标
组分A，B两个组分，耐温性（℃/ Mpa）80/18
胶体本身的强度（Mpa）抗压强度70混合后的密度（g / cm）1.4〜1.6
抗拉强度20推荐比例（重量比）A：B = 2：1
弹性模量1.2x10⁴工作温度（℃）-5〜40
钢-钢结合强度（Mpa）抗剪强度22工作时间（分钟）20〜40
弹力35
钢-混凝土粘结强度C60混凝土破坏养护时间（h）25℃3〜6
5℃12〜36
90天耐湿耐热钢的剪切强度降低百分比<10％耐水性（煮沸100℃）（h / Mpa）72/16
该产品的性能指标符合《混凝土结构设计规范》（GB50367-2006）中甲级胶的要求。
工艺流程：混凝土和钢板的表面处理→胶体制备→粘结→压力固定→钢板表面防腐处理
折叠说明
使用说明
1.胶水的制备：现在，将结构胶水的A和B组分分别搅拌，然后按A组分与B组分的比例= 2：1（重量比）进行混合，即可使用。
注意事项
（1）温度较低时，应在60-80℃的温水锅（桶）中加热A和B成分，以降低其粘度。 （2）A和B成分应分别在容器中获得。首先将A成分的2种成分放入准备好的容器中，然后将B成分的1种成分放入并混合均匀。
2.粘合钢：清洁粘合钢板的粘合表面，在干燥的环境中均匀地分散胶水，触摸，压下并固定粘合材料。
3.固化：该产品适用于60℃以下的建筑环境，室温下的初始固化时间为1.5小时。它可以在室温下一天之内完全固化，并且可以在负温度和潮湿环境下固化。固化时间适当延长。
施工要点
施工前，应根据环境，温度和技术的综合条件对可慧配方进行测试和调整。用金刚石片打磨混凝土表面，直到露出新的沙石表面，然后清除灰尘。清洁钢板表面的油渍，然后进行粗糙处理和清洁。每隔500〜1000mm钻一次混凝土和钢板，然后将钢板胶合并用螺栓固定以固定压力。
折叠式编辑器
