路井盖灌浆料所用的材料

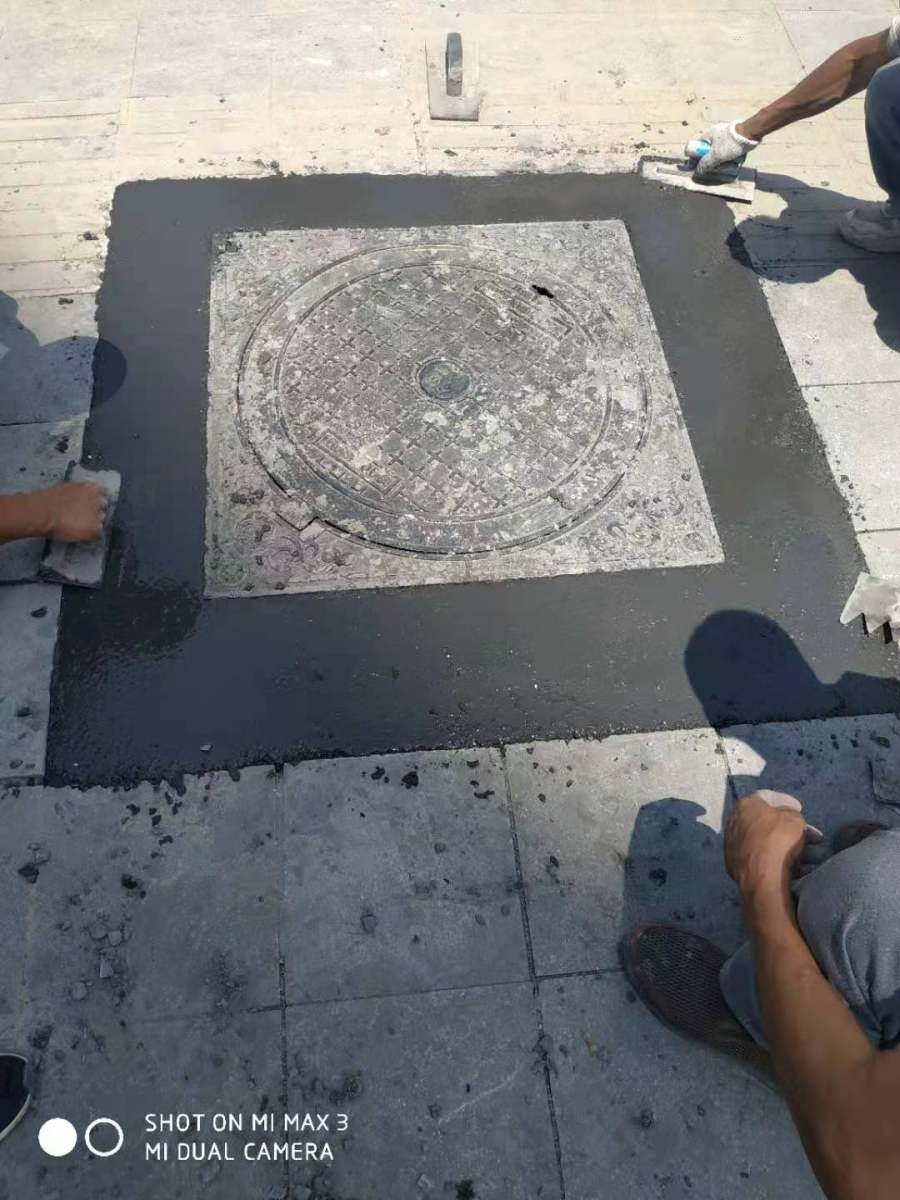

由于公路交通荷载较大，维修方便，市政道路检查井多采用铸铁井盖。原检查井结构中，井盖与承重生铁框架分离，导致铸铁井盖频繁丢失。虽然铸铁井盖可以用钢筋混凝土井盖代替铸铁井盖来解决损失问题，但钢筋混凝土井盖无法承受日益增加的交通流量造成的重负荷，尤其是几十吨的重型车辆，很容易导致井盖损坏。一方面，井盖的丢失和损坏严重危害了安全驾驶，另一方面也危害了市容环境。为了一劳永逸地解决井盖问题，可前分体式井盖可采用组合式井盖改造。组合式井盖是将分体式井盖用铰链固定在承重生铁框架上，开关方便，不易丢失。实际改造首先可以消除原有的井盖，在检查井口放置一个预埋有高强度螺栓的小环梁，然后用铰链组合的井盖和承重原铁框架用螺栓固定在环梁上，将高度调整到建筑标高，然后选择大流动性的灌浆材料，填充井盖与环梁与周围基材之间的间隙，最后在材料硬化后在表面铺设浙江绿色混凝土。在改造过程中，也可以先选择垫板，将铰链组合的井盖和承重原铁框架抬高至建筑标高，然后用软条和腋角封闭承重原铁框架下的露井体，然后选择大流动性灌浆材料填充井盖和环梁与周围基材之间的间隙，最后在材料硬化后在表面铺设浙江绿色混凝土。为了减少施工造成的交通压力，尽早通车，所有工序至少要在12小时内进行。由于浙江青混凝土铺装只能在材料硬化后进行，因此大型循环灌浆材料需要具有快速硬化的功能。浇筑4050分钟可硬化，以满足浙江青混凝土铺装施工的必要性，即小时强度高，材料必须在2小时内达到足够的强度，以承受车辆荷载。由于必须浇制是指一环型体的空间，因此也规定灌浆材料具有良好的抗裂性。此外，该材料还需要具有良好的耐久性.抗冻融性.新旧页面粘合性能体积稳定性。普通高强度无收缩灌浆材料具有大流量.无收缩.高强等优势不能满足工程的需要。在普通高强度无收缩灌浆材料中添加快速硬化水泥不能满足2小时内快速硬化的要求。查新得过去的文献，ZL00116214.4粉煤灰水泥选用超早强灌浆材料。.黄砂.早强剂.Na2CO3.柠檬酸和高效减水剂，由于成分设计室的限制，虽然具有一定的早期强度特性，但不具有良好的抗裂性.新旧页面粘合性能体积稳定性。ZL200610091071.2粉煤灰水泥是一种性能可调的无收缩灌浆材料.石英砂等，因为没有早强.快速硬成分和改善粘合特性成分，不具有较高的小时强度和良好的新旧页面粘合特性。快速修复砂浆材料的超早强聚合物(20101010351).4)由于性能设计的限制，砂浆虽具有早强特性，但不具有大流动灌浆特性，因此只能用于修复结构表面缺陷。在过去，数据的中间和末端同时具有快速和硬的特性和良好的自密实性.抗裂度.耐用性.抗冻融性.快硬高性能灌浆材料，新旧页面粘结性能体积稳定。

发明内容

本发明是为市政道路检查井维修工程和其他建筑工程的维修工况提供快速、坚硬的工作条件.自密实.抗裂特性和优异的抗冻融性.耐用性.高性能灌浆材料及新旧页面粘结性能体积稳定性制备方法。本发明提供了一种高性能灌浆材料的组合物，具有快速硬度、自密度和抗裂性。组合物中各成分的重量比例为粉煤灰水泥的100%.快硬水泥20@%.石英沙40`%.0.0.0.0.5%硬成分.0.01%1%的缓凝成分.高分物胶粉0.5%1.9%可再分散.羟基纤维素醚0.0.05%.0.0.0.2%.消泡剂0.0.0.0.0..0.61%高效减水剂。根据上述比例匹配的组合物可以使本发明的灌浆材料具有快速硬度的特点.自密实.抗裂等优点，具有优异的抗冻融性.耐用性.新旧页面粘合性能体积稳定性。这种高性能的灌浆材料是一种干混料，可以在12分钟内使用。本发明上述灌浆干混料的重量比为0.140.18.在本发明中，碱金属硫化物或氢氧化物作为水泥的硬化成分，可以加速水泥的快速硬化，特别是对快速硬硫铝酸盐水泥，可以显著提高浆料的初始强度。这里提到的碱金属是锂.钠或钾。本发明中促硬成分的用量为0.06%。本发明中使用的水泥为粉煤灰水泥和快速硬水泥，其中快速硬水泥为快速硬硫铝酸盐水泥或快速硬粉煤灰水泥，普通粉煤灰水泥为GB粉煤灰水泥175通用硅酸盐水泥。快硬水泥能使料浆具有很高的初期强度，在快硬水泥和促硬成分的共同影响下，料浆能快速硬化。而普通粉煤灰水泥的应用，可以保证后期泥浆强度的稳定发展。本发明的灌浆材料用水搅拌50分钟，抗拉强度可达80分钟MPa之上，1.抗拉强度在12小时后可达到12小时MPa此外，弯曲强度可达到1.SMPa以上；观天后抗拉强度可达45MPa之上。因此，应用粉煤灰水泥和快硬水泥，结合硬化成分，可以使灌浆材料施工后快速硬化.早强.后期强度发展稳定效果。本发明中使用的石英砂由2040目石英砂和4070目石英砂组成，物理性能稳定.骨架材料应用的关键是强度大。在本发明中，外加剂和可再分散聚合物的用量对浆液循环有很大影响。为了保证浆料的大流通，实现其自密性和抗裂性，本发明中使用的外加剂是萘磺酸盐减水剂.氨基磺酸外加剂.密胺外加剂或聚羧酸减水剂之一，外加剂用量为0.61%1%，可使灌浆材料在与水混合后达到流动性MOmm综上所述，这种较大的流动性可以保证灌浆材料在自身重量的影响下自动浇筑.密实填充空间，进而提高产品的密实性和抗裂性。如果外加剂的用量低于总重量的0.61%，则灌浆材料的流通性较差；如果外加剂的用量超过1%，很容易产生分层.离析.泌水等问题。本发明中的可再分散聚合物胶粉具有增粘作用，可提高料浆与浇注空间周边界面的附着力。此外，聚合物胶粉具有一定的弹性和抗裂性。在本发明中，可再分散聚物胶粉的用量为0.5%2%，经过1.5小时的商品放水混合后，粘接强度可达到2。MPa以上。如果再分散聚合物胶粉的用量小于0.5%，粘结效果较弱；如果用量超过2%，灌浆材料的流动性会降低，影响灌溉过程中填充的密实度，进而影响工程质量，降低材料硬化后的抗拉强度。缓凝剂可以减缓浆料的初凝时间，而硬化成分可以加速凝固，减少浆料的最终凝固和硬化时间，促进浆料在十分钟以上经历终凝.最凝硬化。本发明中使用的缓凝剂是硼砂.硼酸.一种酒石酸或葡萄糖酸钠。适量的气体含量可以使浆料在不显著降低强度的情况下具有良好的抗冻融性能。本发明选用适量的消泡剂调节浆料，使浆料硬化后具有良好的抗冻融性能，经检验可承受300次以上的冻融效果。本发明中使用的消泡剂为聚醚粉末消泡剂。本发明的产品具有良好的初始抗裂性能，其抗裂性主要通过添加外加剂来调节浆液的流动性，从而提高硬化后的密实度；同时，高分子胶粉具有一定的增粘作用和弹性，加上羟基纤维素醚，也使浆液具有良好的初始抗裂性能。本发明经抗裂性试验和现场施工试验后无干裂现象。本发明制备的灌浆材料经硬化后具有良好的密实性。经检测，其电通量小于800库伦，具有良好的阻挡离子迁移水平，因此具有优异的耐久性。同时，由于石英砂作为框架的选择，本发明具有良好的体积稳定性。与现有技术相比，本发明具有快速硬化和超早期强度的优点，初始抗拉强度高.弯拉强度高.粘接强度高，可以大大缩短工期，后期强度发展稳定，安全性好；它具有良好的抗冻融性和抗离子迁移性
