uhpc钢纤维

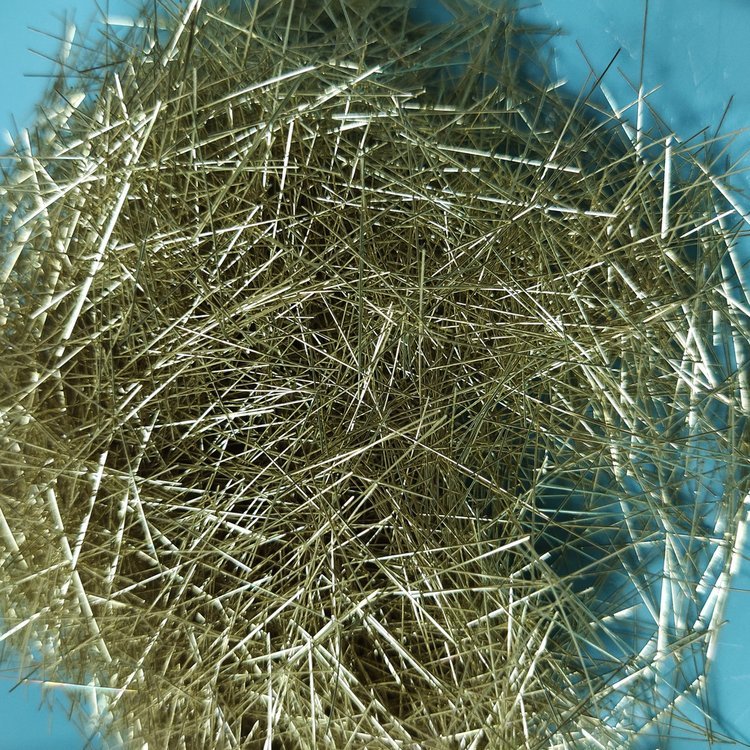

发现当钢纤维的掺量从3%增加到5%时，UHPC梁纯弯曲区间间隙总数明显减小，干裂荷载增加6.0%~11%，提高钢纤维掺量可提高超高性能混凝土的抗裂性。

无论是楔入劈拉试验还是弯曲功能试验试验，相关研究结果表明，添加钢纤维可以大大提高超高性能混凝土的抗裂性能，这也表明添加量增加，抗裂性能提高规律。

2.抗压抗折特性影响的研究分析

李勇等研究表明，当3%是钢纤维掺量的临界点，不足3%时，超高性能混凝土的抗拉强度和抗折强度会随着掺量的增加而扩大；当超过这个值时，它会减少。

在设计和制造超高性能混凝土的过程中，孔德宇发现钢纤维对超高性能混凝土的抗压有害，抗折强度的临界掺值为2.0%。即使再增加0.5%，即2.5%，抗拉强度和抗折强度也会降低3.1%和5.3%。

在研究自密实超高性能混凝土的过程中，常新明发现，当细钢纤维的掺量不超过1%时，超高性能混凝土的28%可以明显增加d抗拉强度，有效缓解混凝土韧性，但当超过这个值时，其工作特性会明显丧失，钢纤维掺量1%的超高性能混凝土不能满足自密实指标的要求。

徐伟伟等进行了双轴受力实验，研究了钢纤维的0%、1%和2%的体积对超高性能混凝土的特性有害。同样，超高性能混凝土的抗拉强度随着钢纤维含量的增加而显著扩大，2.0%体积试样的抗拉强度约为1.5%的1.5倍。

同样，超高性能混凝土的抗压和抗折强度测试仪采用不同体积(0.5%~2.5%)的钢纤维制作。实验结果表明，样品的抗拉强度随着掺量的增加而增加，超高性能混凝土试件的抗拉强度为2.5%。≥130MPa；与基材混凝土相比，抗折强度也提高了82.55%。

翟红霞等。讨论了钢纤维的强度超过150MPa此外，作为装配式墙体材料，超高性能混凝土的强度特性是有害的。研究发现，当钢纤维掺量从0.5%增加到2%时，其强度增加了37.5%。杜仁元等[11]交叉研究了不同规格超高性能混凝土试件在各种钢纤维掺量条件下的抗拉强度。发现钢纤维掺量对样品强度的影响规律与样品规格无关，掺量为2%时，各规格样品的抗拉强度值达到较大，进一步增加掺量，如3%和4%，强度值会损失。

通过对研究结果的综合分析，了解到钢纤维可以在一定的掺量范围内提高超高性能混凝土的抗压和折叠强度，但当掺量超过一定值时，这两个性能参数都会丢失。
