cgm灌浆料是什么

CGM水泥灌浆材料.石英沙.外加剂等材料复合而成的钢筋无锈蚀灌浆材料.自密性强.早强.高强.高流通性.不收缩.不泌水的特点经常被用于地铁.隧道.地下工程逆作法施工缝预埋，钢结构厂房.桥梁等建筑基础灌浆加固、基础加固灌浆等。质量稳定.耐久性好.降低成本.减少工期.使用方便等各种优点。

※产品优势

1.自流效果好

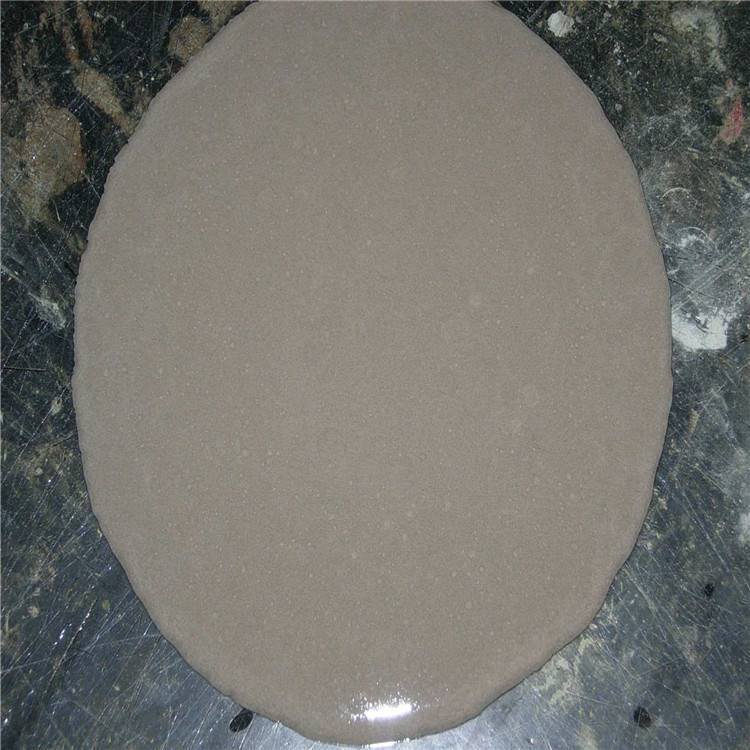

商品原始流动性340mm,半小时仍有310mm流动性，灌注模板之间可以依靠自身的流独立找平。

2.微膨胀

产品具有微膨胀性，能补充水泥硬化过程中产生的收缩，完全增加模板间隙，充盈效果好。

3.早强.高强

CGM灌浆材料的抗拉强度在1-3天内可达到30-50MPa,抗拉强度可达70天28天MPa这是水泥混凝土的三倍，满足了许多大型工程基础设施强度设计的要求。

4.抗震性好

商品抗震效果好，耐久性高，能经过数百万次疲劳试验，强度不变。

5.钢筋不生锈

商品符合我国水泥基灌浆材料的要求GB5048-2015技术标准规定，基本不含氯离子，钢筋不生锈，工程结构中钢筋的耐久性得到充分维护，建筑使用寿命得到提高。

施工技术

1.施工准备

施工现场质量管理应有明确的施工技术标准.完善质量认证体系.施工质量控制和质量监测制度。

灌浆前应有施工组织方案或施工方法方案，并经核实许可。

CGM防寒型灌浆材料

灌浆前准备好搅拌器具.注浆设备.模板和维护对象。

模板支护应符合现行国家标准GB除《混凝土结构工程施工质量验收规范》相关规定外，50204-2002还应满足以下要求:二次灌浆时，模板与设备底座之间的水平距离应保持在100mm上下，模板顶部标高不得小于设备底座上表面50mm.

钢筋混凝土改造加固时，模板支护应留有足够的灌浆孔和排气孔，灌浆孔直径不小于50mm,间隔不超过1000mm,灌浆孔和排气孔应高于孔洞最高点500mm.

2.拌和

水泥基灌浆材料的混合，应按商品要求的用水量加水。

水泥基灌浆材料应机械搅拌。搅拌时，先加入总用水量的2/3，搅拌3分钟，然后加入剩余的1/3水量，搅拌至对称。如果制造商对产品有具体的搅拌规定，应按照其标准进行搅拌。

灌浆施工现场附近的搅拌地点。

3a.二次灌浆

二次灌浆应结合实际情况，采用适当的灌浆方法。

灌浆前，应清洁接触灌浆材料的机械地板和混凝土基础表面，不得有松散的砾石.浮浆.浮灰.油渍.果蜡等。

混凝土基础表面应在灌浆前24小时进行充分浸湿，灌浆前1小时清除基面积水。

二次灌浆时，应从一侧进行灌浆，直至从另一侧溢出。不应同时从相对两侧灌浆。灌浆开始后，必须继续进行，并尽量减少灌浆时间。

基本或灌浆间距较长时，可根据具体工程情况进行分段施工。

灌浆过程中禁止振动。如有必要，可选择灌浆推进器沿料浆流动方向底部促进灌浆材料，禁止从灌浆层中提取.上端促进。

3b.地脚螺钉锚固灌浆

锚脚螺钉施工工艺应符合相应规定。

地脚螺钉成孔时，螺栓孔的水准误差不得超过5mm,垂直度偏差不得超过5°，螺栓孔壁应粗糙，螺栓孔应清洗干净，不得有浮灰.注浆前用水浸泡8~12h,清除孔内存水。

地脚螺丝表面的油渍和锈迹应在灌浆前清除。

将搅拌好的水泥基灌浆材料倒入螺栓孔中，可根据需要调整螺栓位置。灌浆过程中严禁振动，可适当插入，灌浆完成后不能调整调整螺栓。

孔内灌浆层的上表层应小于基础混凝土表层的50层mm上下。

设备基础灌浆完成后，应在灌浆后3~6小时沿底版边缘向外切455小时°斜角。
