改性地聚合物注浆材料

地聚合物是由高分子聚合物、微膨胀剂、矿物掺合料、水泥等多种物料拌合而成的混合料，加水快速搅拌均匀后，用于路基加固填充的注浆材料。

■水泥路面脱空地聚合物注浆处治技术与应用

(1)水泥路面脱空形式

◆制浆：地聚合物注浆料需严格按照水灰比进行注浆料搅水泥混凝土路面结构层层间脱空病害主要有三种形式： 拌。本次试验段地聚合物注浆混合料水灰比为0.33，制浆时·路基不均匀沉降作用造成的路基与底基层(垫层)层间脱空 在搅拌罐内做水位标记，每天施工完毕，制浆用的搅拌罐应·裂缝、接缝处行车荷载与水的作用造成的底基层(垫层) 及时清理清洗干净。

与基层层间脱空

◆注浆：启动注浆设备，调整压力至设计注浆压力·面板与基层层间脱空。

(1.5MPa)并进行试注观测；开启注浆泵，稳压态注浆，待(2)水泥路面脱空地聚合物注浆处治

注浆压力上升超过设计注浆压力1.5MPa时或注浆设备活塞停注浆施工前，施工人员需仔细复核施工段落板底脱空检测情止5s以上或路面抬升立即停止注浆，拔出注浆头，移至下一况，确定板底脱空注浆点位，标示钻孔位置，并对道路交通孔。

予以封闭。

◆封孔：注浆作业结束后，及时用木塞封闭注浆时的冒浆◆布孔：按照脱空检测与弯沉检测标记的检测点位，对每块孔，并用土工布擦洗注浆孔周边溢出的浆液。

病害板块上的孔位进行精确定位，并使用油漆标示。 ◆养护：普通型地聚合物注浆材料注浆板块的养生时间不能◆钻孔：使用直径16mm的钻头钻孔，钻孔深度穿透水泥面低于24小时，快凝型地聚合物注浆材料注浆板块的养生时间板与基层，到达路床顶面(即钻孔穿透整个刚性结构层)。 不能低于4小时。养生期内禁止车辆通行。

◆清孔：及时用清扫工具将孔周围钻杆带出的灰尘粉末清扫◆开放交通：待养护时间满足要求后开放交通。

干净；用吹尘机或小型空压机密封通孔，并将孔内和孔周围

灰尘吹净。

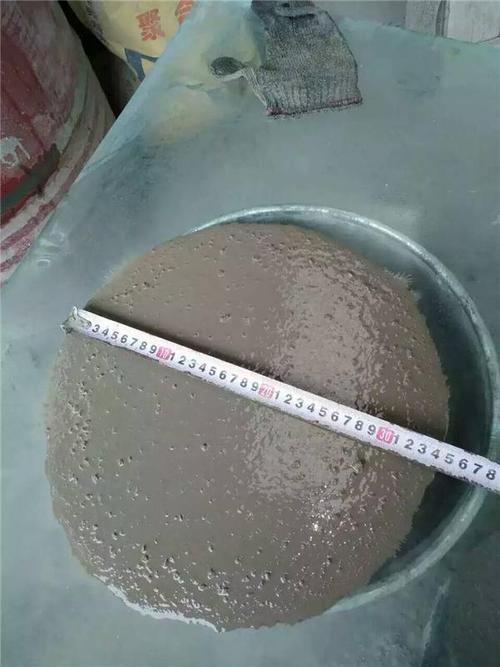

■地聚合物混合料主要技术指标

流动度初凝时终凝时泌水率自由膨胀率(%)抗压强度(MPa)抗折强度(MPa)

类型(5)(1)(1)(%)3h24h3d28d3028d

普通型≤20.0≥5.0≤12.0≤0.200~20-3≥40.0≥45.0≥5.0=6.0

快凝型≤20.040min≤2.0≤0.200~20~36h≥20.0≥60.0≥10.0≥12.0
