水泥基渗透结晶型防水材料

水泥基渗透结晶防水材料主要由硅酸盐水泥组成.以精细石英砂为主要成分，是一种由活性化学物质制成的水泥混凝土刚性防水材料。由于其良好的防水性能.防水涂料能长期耐受水压.具有永久防水功能和独特的自愈能力，广泛应用于各种新旧混凝土防水工程中。

水泥基渗透结晶防水材料作为一种刚性防水材料，在施工过程中应注意以下几点：

1.准备砂浆是保证防水施工质量的关键。将水泥基渗透结晶防水材料与清水混合（水中要求无盐和有害成分）。掌握材料.水比(水灰比为0.3~0.4:1，用量在1.4-1.7kg/㎡，厚度为1.0mm(±0.05mm)为标准。

30要求混合砂浆min内用完，一次搅拌不超过5kg,多少混合，避免浪费。请注意，已经变硬的砂浆不能再使用。

2.混凝土基础表面应粗糙.清洁以提供完全开放的毛细管，以促进渗透。因此，对于使用钢模或表层，存在反碱.尘土.各种涂料.薄膜.必须处理油污或其他异物。

如果结构表面有缺陷.裂缝.蜂窝.麻面等都要修凿.清理，并采用水泥基渗透结晶型防水修补工艺进行修补，不允许混凝土基面出现明显的裂缝和孔洞。

3.混凝土中水泥基渗透结晶防水材料结晶形成过程的前提是需要湿润，因此无论是新旧混凝土，都应用水浸泡，但不能有清水。

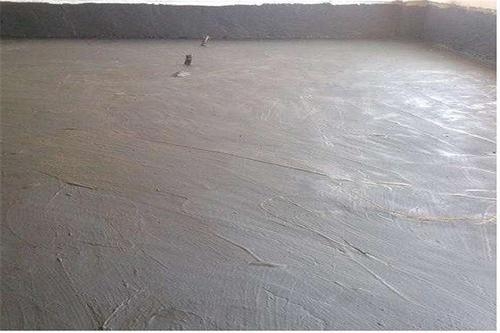

4.新浇筑的混凝土表面可在施工后进行防水施工。喷涂应使用专用喷枪。喷涂时，喷嘴应靠近涂层，以确保喷涂均匀。涂刷应使用棕色刷或半硬尼龙刷。涂刷时，应轻轻来回刷，均匀涂刷，确保到处涂刷。

5.水泥基渗透结晶防水材料涂层初凝用净水养护(3~4)h以后再进行雾状喷水，每天喷水3次(楼面和干热气候要多喷几次，防止涂层过早干燥)，连续养护2~3天。

施工后48h内需防雨淋.暴晒.霜冻等；地下空气流通差；.地面太潮湿（如封闭的游泳池）.水箱.电梯井)需要鼓风机帮助维护；在炎热天气露天施工时，用湿草袋或湿麻袋覆盖。

6.涂层养护48h后.71h回填前必须回填时，应回填湿润的软土；混凝土结构装满液体(如游泳池).水库等。)必须维护3天，然后放置7天后才能投入使用；温度特别高或腐蚀性液体的混凝土结构需要放置18天才能填充。
