特征
该产品是用于混凝土结构微裂缝灌浆处理的特殊树脂胶。通过使用低粘度环氧树脂，高聚物乳液等以及各种添加剂和活性添加剂来进行精制和精制。该胶不含挥发性溶剂，具有树脂体收缩小，强度高，韧性好，适应性强的特点。固化后收缩率低（1.3％-1.5％）
产品用途
适用于填充> 0.5mm的结构微裂纹。它也可以用于各种条件的注浆加固处理，例如砂浆，混凝土和砖坯的空心间隙。
使用说明
BR灌浆树脂是一种两组分胶。可以在使用期间混合比例均匀后注入。一次性混合量不得超过500克。混合后立即使用。初始固化为24小时，完全固化为72小时。如果胶粘剂过多，则初始设置时间将相应缩短。
使用说明
1.研究裂缝的现状：宽度，长度，是否通过，是否泄漏，破裂时间，所用材料，环境条件等。分析破裂原因并制定维修计划。

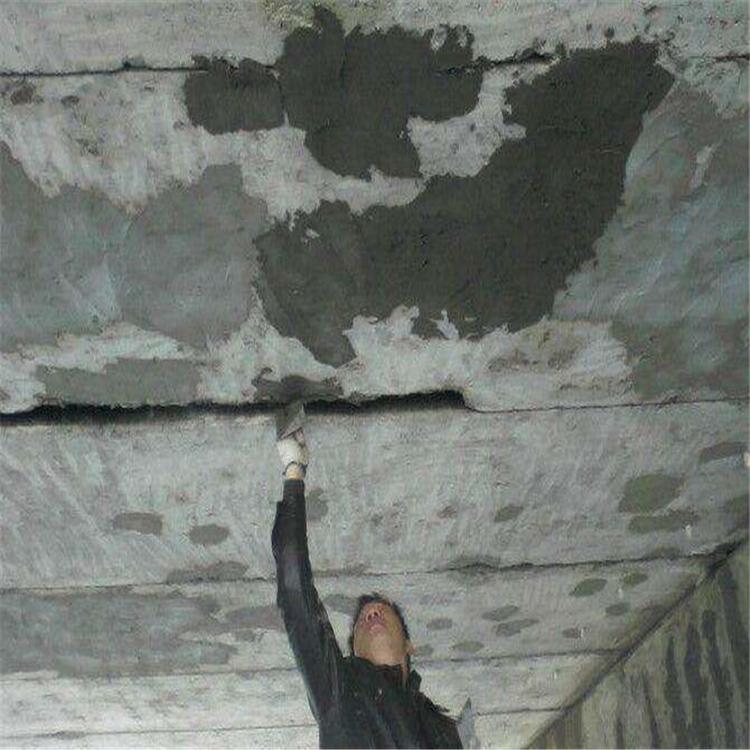

2.清除裂缝表面的灰尘，以确保干燥和牢固。在15至20厘米的距离处标记进样口，并尝试将其放置在裂缝更宽且开口平滑的位置。
3.使用接缝密封剂将底部底座粘贴在预先标记的进样口上，并沿裂缝表面涂抹宽度为5 cm的接缝密封剂，以确保紧密密封。
4.按比例准备BR灌浆树脂，将其倒入软管，在底部拧满装有树脂的灌浆装置，松开弹簧并注入胶水，直到所有裂缝都被填满，树脂开始固化24小时并完全固化72小时。
5.完成注胶后，卸下注浆装置。修复完基层并完成注胶后，应立即取下注浆装置并浸入酒精中进行清洗。树脂固化后，可以将底座和塞子敲下来。如有必要，可以使用研磨机抛光表面密封剂，以恢复基础层的原始形状。
6.本产品适用于摄氏5度以上的环境，温度低于摄氏5度时必须采取温升措施。
7.当混凝土表面上有水时，请擦干并使用热风机将其干燥后再使用本产品。
8.使用过程中应通风，戴防护眼镜，手套和紧身工作服，使用后应及时洗手。
