套筒灌浆料的配比

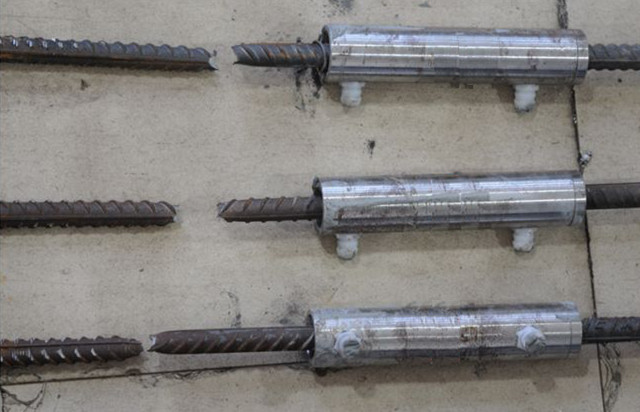

钢筋套管灌浆连接作为预制住宅对接紧固件钢筋搭接的重要方法，其中套管灌浆材料的性能是钢筋套管连接技术的关键，使用性能对整体结构的安全系数和耐久性至关重要。

为方便寒冷地区套筒灌浆材料的施工，在灌浆施工和维护中开发了超低温套筒灌浆材料，注浆环境温度可小于-5℃，但套筒灌浆材料的应用不受欢迎，成本高，套筒灌浆材料在室温下仍是一种流行的选择。然而，在这个阶段，套筒灌浆材料或超低温套筒灌浆材料只关注制备对套筒灌浆材料初始工作特性和结构力学的影响，如抗拉强度、流动性、朔性等方面。套筒灌浆材料在中后期使用过程中受温差影响较大的问题仍需处理。

技术进行因素：

鉴于上述技术特点的缺陷，本产品的目的是提供一种准备和制备工艺，提高钢筋搭接套筒灌浆材料的抗裂性，主要体现在钢筋套筒灌浆材料中后期应用的抗裂性差问题上。

为了达到上述效果，本产品选择了以下工程措施：一种由外加剂、细骨料和各种多功能减水剂混合而成的配制，以提高钢筋搭接与套筒灌浆材料的抗裂性。其中，各种材料的净重份额分别为475～525份掺合料，500份细骨料，9.5～多功能减水剂12份。

此外，上述掺合料的净重份额为：410～混凝土435份，煤灰25份，煤灰25份～矿渣微粉40份，15份～硅灰石粉25份。上述混凝土为粉煤灰水泥，砂浆强度等级为52.5.矿渣微粉相对密度密度≥2.8g/cm3；上述粉煤灰密度≥2.5g/cm3；上述硅灰石粉的表观密度为0.55-0.65g/cm,粒度＜13μm.

此外，上述细骨料为河沙干燥处理，其中粒度0.075-1.18mm细骨料与粒度1.18-2.36mm细骨料的比例为3:一、含粉量低于2％。

此外，根据净重份额，上述多功能减水剂包括4份聚羧酸减水剂、1份有机硅消泡剂、2份uea膨胀剂和2.5份～由5种甲酸钙组成。其中，聚羧酸减水剂的减水率≥24％，表观密度≥523g/l；消泡剂活性成分≥60％，ph值为7.0；甲酸钙成分≥98％，收缩率≤135％。

相应地，一种用套筒灌浆材料提高钢筋搭接抗裂性的制备工艺，具有以下工艺：

第一步:称量各种多功能减水剂，搅拌均匀；

工艺二：称量掺合料，加入步骤一混合物，搅拌均匀；

工艺三：称量细骨料，搅拌均匀；

工艺4：称重高强灌浆材料的净重份额为140份混合水（饮用水），混合时向混合水中添加工艺2的混合物和工艺3的细骨料，均匀混合成高强灌浆样品；

工艺4：标准养护28d后，参照GB/T50082-2009《普通混凝土长期性能和耐久性试验方法标准》中的快速冻结方法对每个样品进行冻融循环试验。观察样品冻融循环的不良变化水平，统计样品的抗裂性参数指标，其中抗裂性参数指标包括质量损失率和抗拉强度。

与技术特点相比，本产品的技术方案具有以下明显效果：

1.本产品高强度灌浆材料由粉煤灰水泥、河砂、煤灰、矿渣微粉、硅灰石粉、外加剂、消泡添加剂、混凝土膨胀剂、缓凝剂组成。其中，上述原材料价格低廉，在市场上易于购买，具有较强的经济效应和竞争力。通过各种减水剂之间的协同效应，不仅优化了套筒灌浆材料的工作特性和物理性能，而且提高了其抗裂性能。

2.本产品高强度灌浆材料达到套筒灌浆材料的钢筋连接jg标准/t4082013，其原始流动性≥原始流动度为320cm，30mim≥290cm，7d抗拉强度≥65mpa，28d抗拉强度≥90mpa.纵向膨胀系数为3h≥0.02，24h与纵向膨胀系数为3h误差≥0.02.

3.本产品中后期采用高强度灌浆材料，具有一定的抗冻融循环损伤水平。
