透水混凝土粘结剂掺量

1.原材料和实验依据

1.1原料

(1)闽福42.5水泥(编号C)：粒度为1.2%，最终凝结时间为185分钟、28d抗拉强度为51.8MPa；

（2）碎石：5～10mm花岗岩碎石(编号G)，密切表观密度1530kg/m3；

(3)砂:机制砂(编号S)，颗粒级配3.0，表观密度1520kg/m3，含泥量：2.0%；

(4)矿粉:选用福建三钢S95级矿粉(编号K)，密度2.90g/cm3，比表面420m2/kg,烧失量0.9%；97%28d活性指数；

（5）水：饮用水；

（6）增效剂：PRC生态混凝土增效剂，佳景大棕狮新材料有限公司生产；SR-南京久和润工程技术有限公司6增效剂和SR-02增效剂；GX-绿境生态有限公司生产的6种增效剂；GZ,企业透水增效剂；ZQ,自制透水增效剂。

1.2实验根据

按照GB/T50081-2019《混凝土物理力学性能试验方法标准》的要求进行抗压强度试验。按照GB/T50080-2016《普通混凝土混合物性能试验方法标准》的要求进行新的混凝土混合试验。

根据CJJ/T135对彩色混凝土进行检测－2009年《透水混凝土路面技术规程》：其中，区分早期粘结是基于手握团（混合物应具有良好的粘结性和包裹性，浆体可以均匀地包裹囊骨料表面，但不流动，手握团），手握团的要求：由于每个人的手掌大小不同，混合物从锅里搅拌均匀后，一般每次手抓3次，双手捏5次至混合物手捏团，如果手握团和浆均匀包裹囊骨料表面也表示优异的粘结性，如果手握团，混合物暗淡无光泽，表现为分散，也表示粘结性差（手握团操作需要同一个人检测），如图所示：

图1手攥结团

图1手握不结团

根据DB3502/Z506-2015《透水混凝土应用技术规范》的要求，对彩色混凝土透水率进行了试验。

2.测试结果及分析

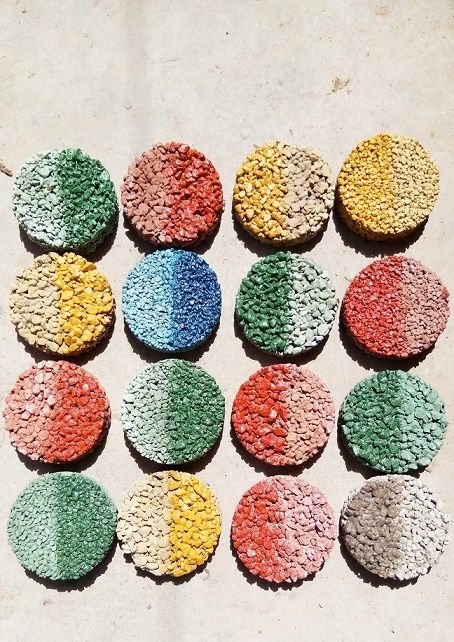

2.1C35配合比的选择

目前，彩色混凝土广泛应用于人行道、景观地面、停车场等场合，彩色混凝土的多孔结构使其强度略低，一般设计型号水平为C15～C20中间，首先要设计一个C35基本配合比(操作水胶比相同)，应用企业增效剂GZ；配合比见表1.
