水泥基灌浆料怎么用

高强度灌浆材料产品介绍：

本产品为高密度特种砂浆，性能参数符合国家行业标准《水泥基灌浆材料应用技术规范》和《京沪高速铁路再生混凝土实施办法》、铁路线路国家标准技术标准《客运专线桥梁盆式橡胶支座暂行技术条件》。

高强度灌浆材料产品优点：

1、高强度，早强度：1天抗拉强度≥抗拉强度为20Mpa，3天≥35Mpa。

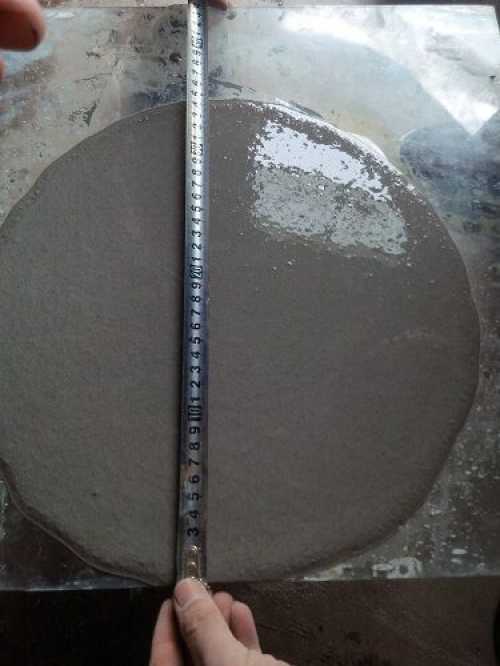

2、超流态：原始流动性≥290mm，可以填充所有间隙，满足机械设备二次灌浆的需要。

3、无收缩:具有微膨胀补偿功能，可清除水泥硬化收拢情况，注浆后保证设备与基本中间密切接触，保证高性能组装。

4、该产品可以在-10℃以上的温度条件下进行工程施工，经过200万次疲劳测试效果明显。

高强度灌浆材料施工技术：

第一，原材料制备：

1、强烈建议选择机械混合法，混合时间一般为1~2min，禁止使用手钻搅拌装置。如果是人工搅拌，首先要加入2/3的需水量搅拌2~3分钟，然后加入剩余的水流搅拌均匀。

2、每次搅拌量应根据用量来确定，以确保在40分钟内使用材料。

3、现场使用时，禁止将所有减水剂、外掺料混入高强度灌浆料中。

4、强烈建议需水量：13~15%。

5、参考用量计算：2300~2400kg/m3。

设备基础二次灌浆技术说明：

1、砖面处理:清理设备基础表面，不得有砾石、浮灰、灰层、油渍、脱膜剂等杂质。灌浆前24小时，设备基础表面应充分潮湿，并消除水分储存。

2、架体模版：

(1)在模板与基础、模板与模板之间的接口处使用水泥砂浆(最好使用901速止漏剂或YJS-400填缝胶)、填缝胶如胶带，达到整体模板不渗水的程度。

(2)模板与设备底座周围的垂直距离不得超过100mm，有利于灌浆施工。模板顶部设计标高应超过机械设备底座上表面50mm。

3、灌浆施工：

(1)二次灌浆加工工艺必须符合《设备基础二次灌浆施工工艺》的要求。

(2)长型设备及路轨基本灌浆，应采用跳仓法按段工程施工，每段距离不得超过5m。

选择上位漏斗法进行灌浆时，应逐步从机械设备基座的中间或一侧进行灌浆。

设备基础二次灌浆前，应根据实际情况选择合适的灌浆方法。
