高强度无收缩灌浆材料是一种水泥基自流微膨胀干混砂浆,具有早强度、高强度、自流动和微膨胀的特点,适用于设备基础的二次灌浆、混凝土结构的结构加固、钢筋和地脚螺钉的锚固等工程。
产品优势
早强高强:1-3天抗拉强度可达30-50Mpa以上,注浆后24小时即可紧固螺钉,启动试运行。28天强度*可达60Mpa以上。

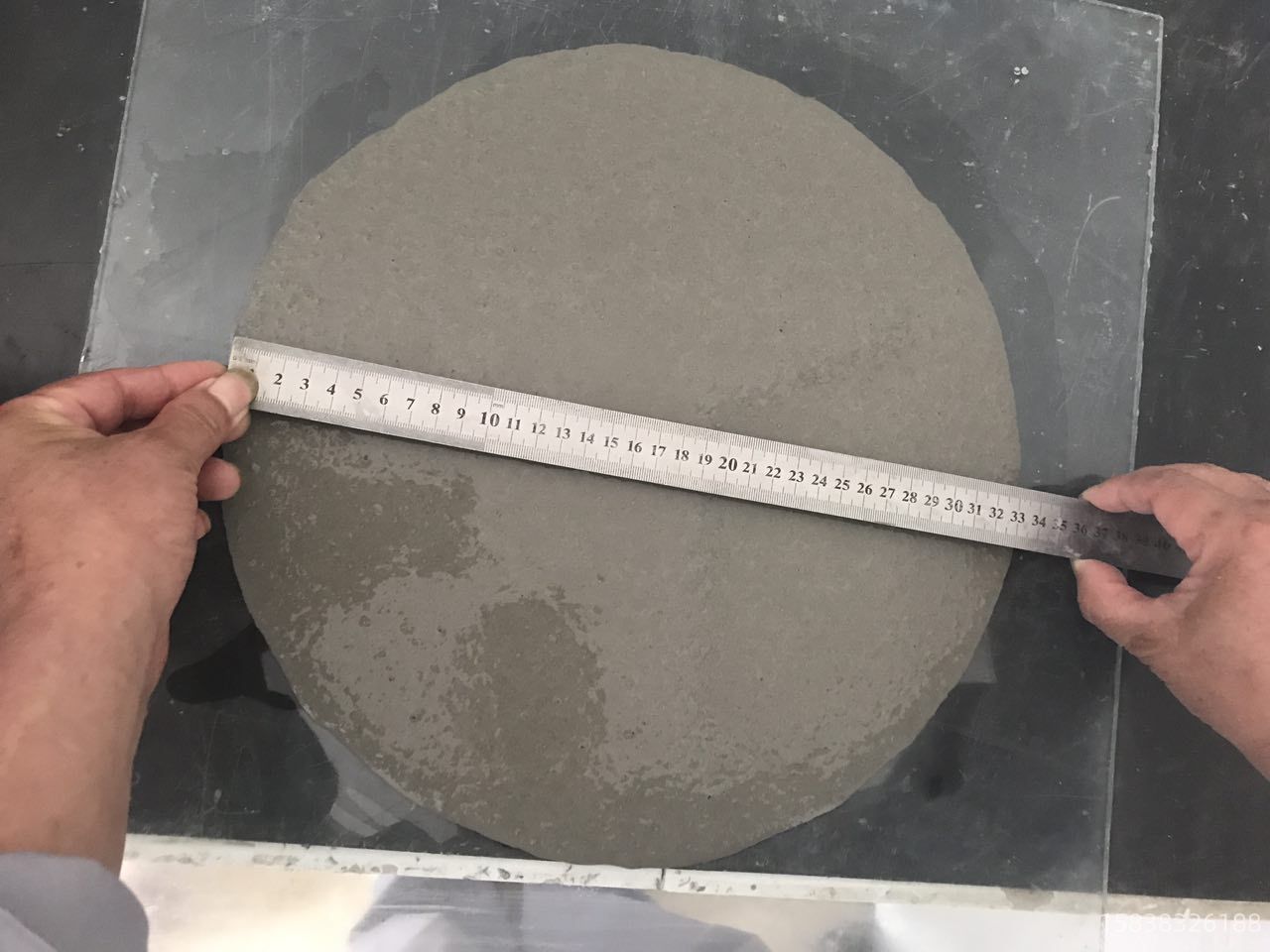

具有高自流性:现场加水搅拌即可使用,无需振捣即可添加所有缝隙。
微膨胀:注浆后无收缩,确保设备、螺栓与基础之间的密切接触。
冬季施工性能:*可以在-10℃的温度下进行户外施工。
耐久性:本品为无机胶结材料,使用寿命超过基本混凝土使用寿命,经过200万次疲劳试验,
冻融试验50次,强度无明显变化。
6、抗油渗透、耐热冲击:在机油中浸泡30天后,强度比浸油前提高10%以上。种植钢筋后,允许对钢筋进行火焰切割和焊接。
灌浆工程说明
第一,基础处理
基本表面应凿毛。清理基本表面时,不得有碎石、浮浆、灰层、油污、脱膜剂等杂物。灌浆前24小时,基本表面应充分潮湿,灌浆前1小时消除积水。
二、支模
1、根据灌浆施工图架模板。用水泥浆、胶带等密封模板与基础、模板与模板之间的接口,使整个模板不渗水。
2、为了便于灌浆施工,模板与设备底座周围的水平距离应控制在100mm左右。
3、模板顶部的标高应高于设备底部,坐在表面50毫米。.
4、如果在灌浆过程中出现跑浆状态,应及时处理。
灌浆材料的配置
1、一般而言,按照一般加固型13-14%的要求放水搅拌,豆石加固型放水搅拌9-10%。
2、高强度无收缩灌浆材料的搅拌可以机械或人工搅拌。建议使用强制搅拌机进行机械搅拌,可以保证搅拌时间3-5分钟。人工搅拌时间在5分钟以内。随着放置时间表的提高,混合灌浆材料的流动性降低,需要在40分钟内使用。严禁在高强度无收缩灌浆材料中加入任何减水剂。
Copyright © 2002-2020 备案号:豫ICP备20012106号-5
服务热线
