270高强度灌浆料

CGM-270高强度无收缩灌浆材料是一种创新的技术复合材料，由高标号水泥、高强度石材、膨胀剂等高科技材料复合而成，用于混凝土工程加固和设备基础灌浆。

第一，产品优势

1、早期强度、高强度、设备安装一天即可运行生产；

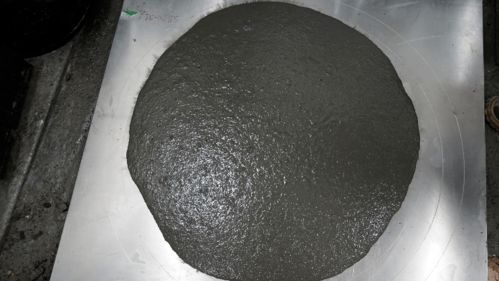

2、高流态，不泌水，防锈；

3、复合澎涨双重效应，精确定位；

4、按照正确的灌浆施工工艺，可以达到90%的高效承载面（EBA）。

第二，应用领域

钢结构柱脚底版设备基础及二次灌浆；

锚固地脚螺钉注浆；

钢柱及混凝土柱杯口灌浆；

钢筋混凝土改造加固；

第三，产品特性

注：CGM-270高强度无收缩灌浆材料执行规范：GB/T50448-2015《水泥基灌浆材料应用技术规范》。

施工技术四、施工技术

1、施工准备

施工现场质量管理应具有明确的施工技术标准、完善的质量管理体系、施工质量控制和质量监测体系。灌浆前应有施工组织方案或施工方法，经核实批准。

CGM-270无收缩灌浆材料

灌浆前应准备搅拌器具、灌浆设备、模板及维修物品。

除符合GB50204-2002现行国家标准《混凝土结构工程施工质量验收规范》的有关规定外，模板支护还应符合下列规定：

第二次灌浆时，模板与设备底座周围的水平距离应保持在100mm左右，模板顶部标高不应低于设备底座上表面50mm。；

钢筋混凝土改造加固时，模板支护应留有足够的灌浆孔和排气孔，灌浆孔直径不小于50毫米，间隔不超过1000毫米，灌浆孔和排气孔应高于孔的最高位置50毫米。.

2、拌和

混合水泥基灌浆材料，应根据产品要求放水。

水泥基灌浆材料应机械混合。搅拌时，先将所有需水量的2/3加入搅拌3分钟，然后将剩余的1/3的水量加入搅拌，直至对称。如果厂家对商品有具体的搅拌规定，应按其标准搅拌。

搅拌地址应接近灌浆施工地址。

3a、锚固地脚螺钉注浆

地脚螺钉锚固施工技术应符合相应要求。

地脚螺钉成孔时，螺栓孔水平误差不得超过5mm，垂直偏差不得超过5mm。°，螺栓孔壁应粗糙，应先在螺栓孔内清洗干净，不得有灰层、油污等残渣，注浆前用水浸泡8～消除孔内存水12小时。当环境温度低于5℃时，应采取措施加热，温度保持在10℃以上。

在灌浆之前，要清除地脚螺钉表面的油污和锈迹。

将混合好的水泥基灌浆材料倒入螺栓孔中，螺栓位置可根据需要调整。灌浆过程中严禁振动，应适当插入。灌浆后，螺栓不得再次调整。

孔内注浆层表面应小于基本混凝土表面50mm左右。
