uhpc干粉料

超高性能混凝土不同于传统的高强度混凝土和钢纤维混凝土，不是传统的定义“高性能混凝土”它是一种性能参数明确的新型水泥基结构建筑材料。其真正的价值体现在与钢纤维的高粘结强度上，可以充分利用和利用钢纤维的抗压强度来完成混凝土的高抗压强度、高耐磨性和应变硬化行为，进而发展出超高性能(纤维增强)的混凝土（UHPC/UHPFRC），新型钢-混凝土复合模式，产生混凝土、钢纤维、钢筋更协调。

优化的选材和秘方是配置UHPC在此前提下，完成较大压实度的另一个必要条件是搅拌均匀，渗透的气泡体积应尽可能低。这需要合理的喂养和搅拌程序，并使用更高效的搅拌器。SAMARIS研究项目，介绍UHPC（CEMTECMULTISCALE）进料和搅拌程序如下：

①加入水泥、硅灰(或钢纤维棉加入干搅拌器(不需要预湿)，搅拌2分钟；

②然后关机，加入细石英砂，搅拌1分钟；

③保持搅拌，加入每一种水，然后加入外加剂；

④搅拌至对称(约4分钟)；

⑤关闭机器，加入一半钢纤维，搅拌30秒(如果搅拌器能在不停机状态下加入纤维，保持搅拌，继续加入所有纤维)；关闭机器，加入另一半钢纤维，搅拌至钢纤维包裹均匀(约30秒)。

不同的构成和配方UHPC,最好的加料混合程序会有所不同，大致可以分为先干拌后湿拌。流通性强的UHPC,钢纤维相对容易结块，应在最后阶段添加。UHPC总搅拌时间长，不仅生产效率低，而且混合物温度升高，气泡成分升高，长纤维可能结块。因此，它正在正式生产中UHPC在实验之前，应改进加料搅拌程序。

一般高效强制搅拌机可以作为一般强制搅拌机UHPC搅拌生产。搅拌器使用效率越高，相应的搅拌时间就越少。德国研究发现，Eirich公司的R型搅拌机UHPC效率和效果最好。其可变速度搅拌筒与搅拌器反向旋转，产生反向物料流(见图1)，可有效混合细粉。此外，这种类型的搅拌器还可以配备抽真空系统，在搅拌的最后阶段从搅拌器中抽真空，去除气泡，提高压实度。“真空除气”方法非常有效，可以UHPC混合物的气泡体积降低到1%以下。针对自密实UHPC,一般汽泡（0.1~1mm）2~2.5%的体积成分；含有机纤维（PP或PVA）的UHPC比较粘，气泡不易排出，气泡体积成分可达3~4.5%。

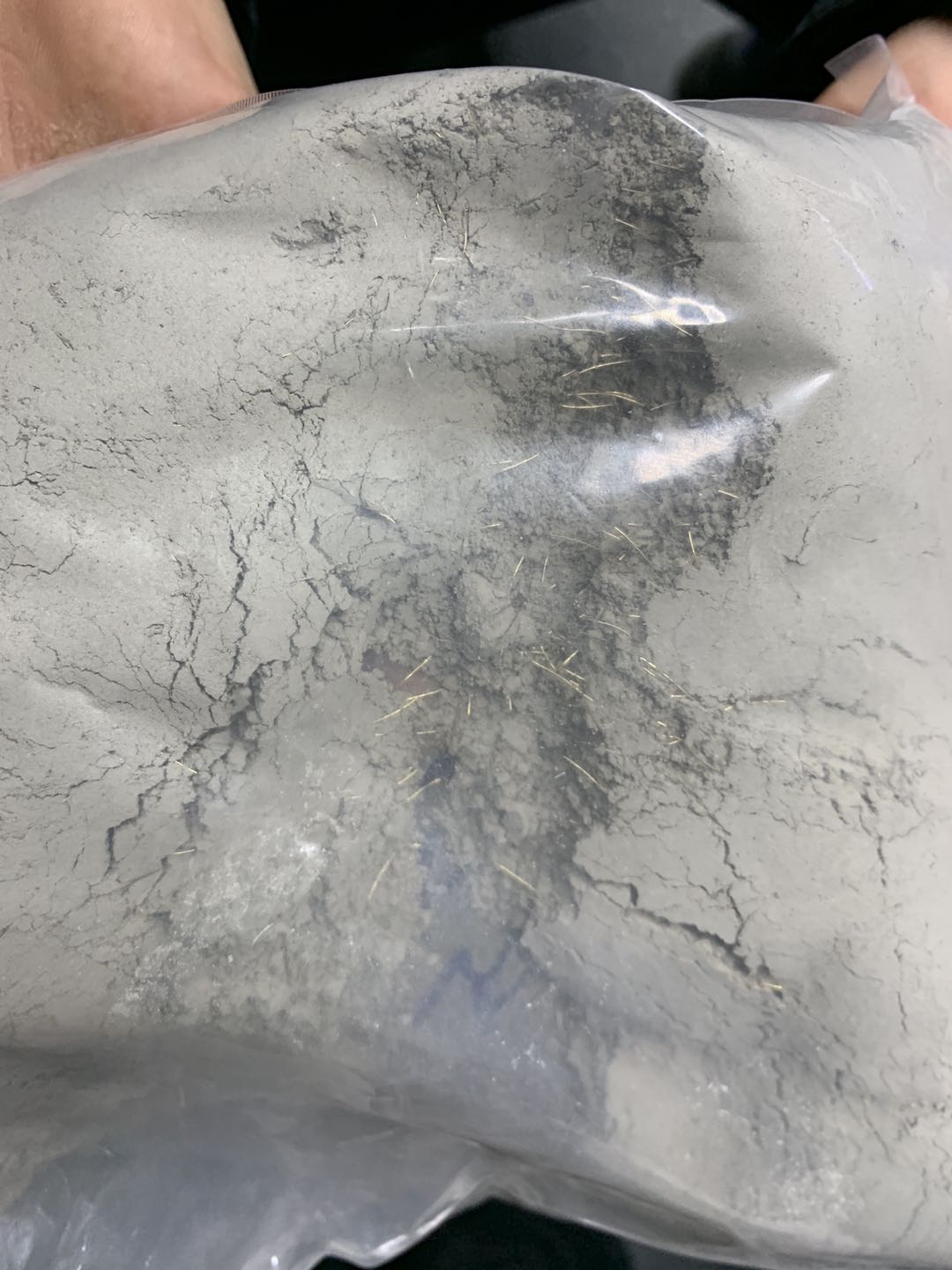

今天，市场供应UHPC大多数是预混合的，类似于干混合砂浆，粉末材料（包括水泥、硅灰、石英粉、砂或粉末外加剂）均在工厂的高效混合机中均匀混合，然后包装。在现场使用时，只需在搅拌机中加入水（或外加剂、粗骨料）和纤维，即可使用和浇筑。Densit，Ductal等商品属于这种类型。本产品的优点是测量准确，特点可靠性高，现场使用方便，缺点是成本相对较高。
