uhpc混凝土组成材料

超高性能砼（Ultra-High Performance Concrete），简称UHPC,国际上系指抗压强度在150MPa以上，并具有超高韧性、超长耐久性的水泥基复合质料的统称。此中，最具代表性的超高性能砼质料为活性粉末砼RPC（Reactive Powder Concrete），最早由法国粹者于1993年提出，重要由硅灰、水泥、减水剂、细骨料及钢纤维等质料构成，按照最大密实度原理构建，从而可使质料内部的缺点（孔隙与微缝隙）减至最少。

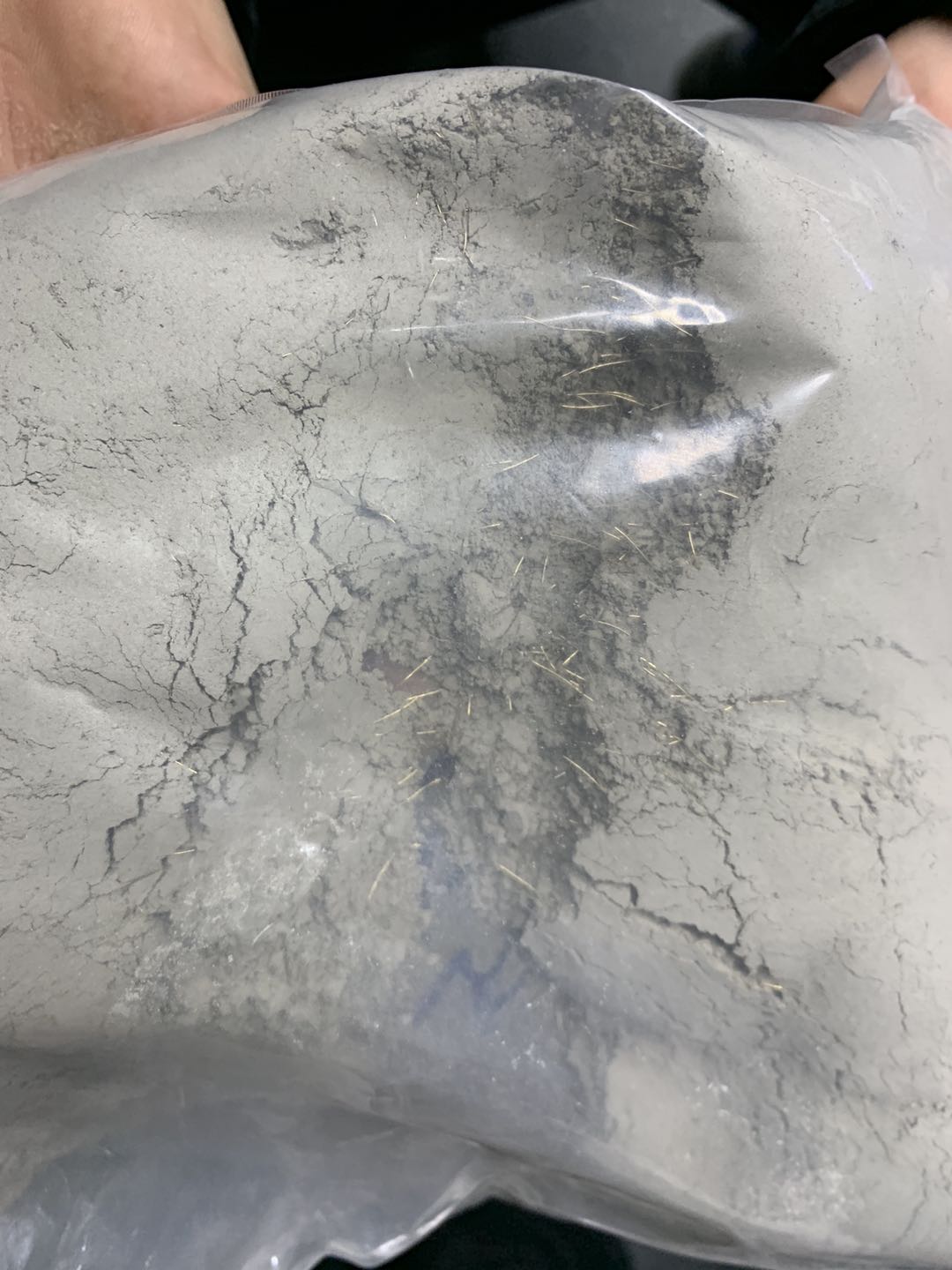

UHPC质料组分内不包罗粗骨料，颗粒粒径一样平常小于1mm,因高度的致密性而具有超高强度及优秀的耐久性。研讨表明，UHPC抗压强度可达200MPa以上，同时质料耐久性可达200年以上。别的，由于UHPC中疏散的细钢纤维可大大减缓质料内部微缝隙的扩大，从而使质料体现出超高的韧性和延性性能。

“超高性能砼”包罗两个方面‘超高’——超高的力学性能和超高的耐久性，表1给出了UHPC与平凡砼的重要力学和耐久性指标比拟。

表1 UHPC与平凡砼的重要力学和耐久性指标比拟

UHPC是当今国际上开始辈的水泥基土木匠程质料，由于其优秀的力学和耐久性能，在桥梁工程需求轻质高强、迅速架设、耐久耐用的配景下，UHPC在桥梁范畴将具有辽阔的运用远景。

UHPC矿物构成质料的当地化和绿色化，是大批研发事情的重点，以低落UHPC的生产配制本钱，使UHPC更低碳。重庆大学的王冲等实验研讨表明，接纳通例的工艺与质料就可以或许配制UHPC.他们的实验，利用最大粒径20mm石灰石粗骨料，细度模数2.3的中砂细骨料，900kg/m3复合胶凝质料（50%水泥、10%硅灰、20%矿粉和20%石灰石粉），倒霉用纤维，水胶比0.16，用平凡的实验室搅拌机，配制出的砼坍落度最高达268mm,最高抗压强度90天和365天禀离到达175.8MPa和182.9MPa.东南大学研讨配制绿色C200的UHPC（C200 GRPC），胶凝质料构成为40%水泥、25%超细矿粉、25%超细粉煤灰和10%硅灰，利用4%体积的钢纤维（lf=13mm, df=0.175mm），得到UHPC抗压强度、抗弯强度和断裂能分离凌驾200MPa、60MPa和30,000J/m2.
