陆上风电基础灌浆料

风力发电专用灌浆材料广泛应用于陆地风力发电机组的超高强度水泥基灌浆。它是一种无收缩的水泥基灌浆。与水混合后，产生具有高初始强度的平均学习.本产品具有较高的耐疲劳性。最好的掺合料沉积模型和应用水泥纳米材料指导的罐装材料具有优良的技术特性.流变性能优异，施工时间独特。

产品优势

1极高抗拉强度：超过抗拉强度EN例如，206最高等级C100/115级。

2.超高韧性，具有独特的硬化特性。

3.良好的抗疲劳性。

4初期强度发展迅速，可快速投入使用，拆除临时支撑。5在20℃下24小时，>50MPa.

6高流态.不泌水.防止生锈，确保最终物理性能一致，避免堵塞冷灌浆泵。7可以远距离.高度泵送。

8可泵注或注入复杂区域或常规灌浆方式无法进入的区域。

适用范围

1风力涡轮机装置灌浆，即采用预应力技术安装设备，如陆地风能发电机安装灌浆。

2.具有优异抗疲劳性能的设备。

3.在非常严格的条件下进行灌浆，如温度低至-10℃。4锚固风能发电机塔体螺栓。

5对强度模量.25延展性要求高mm至300mm间隙补充。

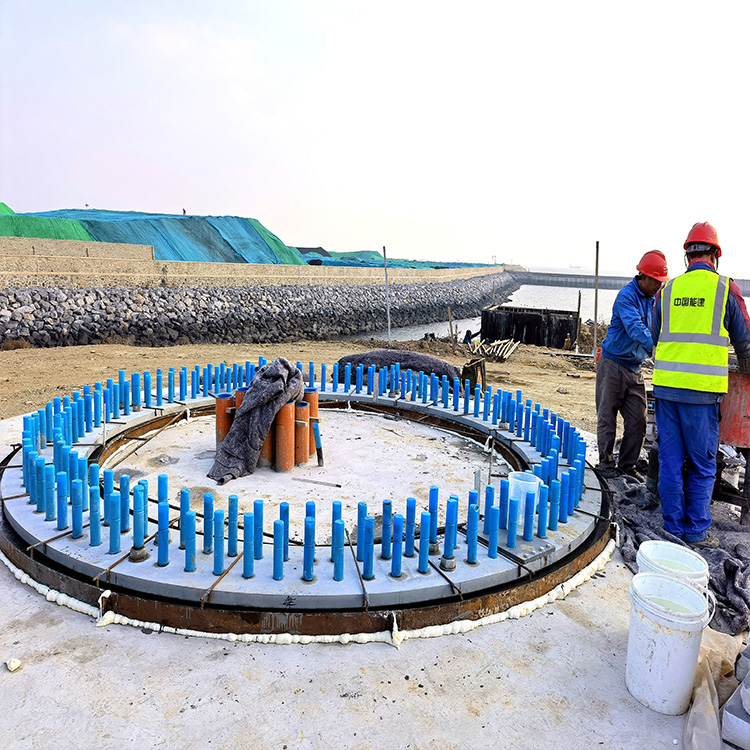

施工技术

1.根据螺栓基础图安装锚板埋件。

2.将下锚支撑的鲤鱼螺栓与相应的埋件牢固焊接，焊接脚高度牢固≤6mm,调整支撑搜索螺栓，使锚板达到图纸建筑标高，锚板平整度≦3mm,下锚与基础中心同轴度≦5.0mm.

3.混凝土浇筑完成后，规定上锚板顶面在一个平面内，偏差不得超过2mm,当制造商有特殊要求时，应按照制造商的要求执行。并尽量减少安装错误。

4.地脚螺栓穿入下锚板后，所有垫片应放在下锚板下方，同时将下部管母拧紧至300N.m,不能留下。错板下部分垫层浇筑前，应进行隐蔽工程验收。经监理验收后，外部电线端口不得小于2扣，签证不得小于2扣。只有在达到标准后才能浇筑（螺母无遗漏且拧紧）。

5.锚板的同轴度应为≦3mm.

6在混凝土浇筑过程中，应对螺栓组合件进行关键维护，上锚板和螺栓的上端应用材料布或雨水包裹，防止上锚板和螺栓在浇筑混凝土时受到污染或损坏。

7.主体混凝土浇筑完成3天后可进行灌浆施工，二次灌浆规定无收成

缩.无泌水.自流平.无毒性.腐蚀(锈蚀)腐蚀性。灌浆材料厚度的允许偏差±5mm,应继续施工。灌浆材料施工.应按照《水泥基灌浆材料应用技术规范》进行维护GB/T50448-2015》实行。

8.水泥基灌浆材料接触的混凝土表面应充分凿毛。灌浆前，应清洁机器底板和灌浆材料接触的混凝十个基本表层，不得有松散的砾石.浮浆.浮灰.油渍.果蜡等。灌浆前24天h基本混凝土表面应充分浸湿，灌浆前1.h,清除存水。

第二次灌浆时，应从一侧进行灌浆，直至从另一侧溢出。灌浆不能从相对两侧同步进行。灌浆开始后，必须继续进行，并尽量减少灌浆时间。

10灌浆材料达到设计强度后，表面涂有普通环氧煤沥青，干膜厚度不小于3000um.根据《埋地钢管道环氧煤沥青防腐层技术标准》(SY实施047-2014)。

11.基本混凝器强度达到100%后可进行吊装施工，螺栓张拉至设计预拉力926kN,超张拉指数115，风机在螺栓验收合格后可调节发电。
