地聚物灌浆材料

由于土路基承载力不足，我国道路工程经常发生道路损坏，灌浆工艺采用加固措施理想，但目前使用的灌浆材料大多有一定的局限性，如初始强度低、流通差、无法反映土壤等，灌浆材料主要由高价水泥制成，产品成本高。

发明内容

本发明为现有技术的上述不足提供了一种聚合物灌浆材料，具有较高的初始强度、良好的循环性能效提高路基承载力，充分利用固体废物作为原料，降低成本。为了解决上述技术问题，本发明的技术规范是利用废混凝土磨成粉末，脱硫石膏和钢渣粉作为聚合物灌浆材料，废混凝土粉1030、脱硫石膏515、钢渣粉1020、矿渣粉2040、高钙粉煤灰38、煤灰2050、碱激发剂510。作为进一步优化，本发明的地聚合物灌浆材料由废混凝土粉1525、脱硫石膏1015、钢渣粉1015、矿渣粉2535、高钙粉58、煤灰2540、碱激发剂68组成。

作为最佳选择，本发明的地聚合物灌浆材料由废混凝土粉20重量、脱硫石膏10重量、钢渣粉15重量、矿渣粉35重量、高重量制成*乞丐煤灰8重量，煤灰35重量，碱激发剂8重量。上述废混凝土粉、矿渣粉、钢渣粉、煤灰粉煤灰的比表面不低于400m7kg.上述碱激发剂为硅酸钠(俗称硅酸钠或泡花碱)，硅酸钾(俗称钾水玻璃)之一。硅酸钠和硅酸钾的模量超过2.4.

硅酸钠的波美度超过50.B6.

本发明的优点和有利效果1。本发明的地面聚合物灌浆材料具有初始强度高、循环性能好的优点，自硬，能反映土壤，使土壤成为板结构，提高土路基承载力；本发明的地面聚合物灌浆材料用于路面加固，是改善环境污染、提高道路承载力的有效途径。2.本发明选用废混凝土粉、脱硫石膏、价格较低的钢渣粉、煤灰作为聚合物灌浆材料的原料，充分利用废料，不使用传统秘密配方中价格较高的水泥作为原料，降低了产品成本。

实施措施例法

本发明进一步表明了以下融合实施例，但本发明不限于以下实施例。

实施例1:废混凝土粉200kg，脱硫石膏10kg，钢渣粉15kg，矿渣粉35kg，高钙粉煤灰8kg，煤灰35kg，硅酸钠8kg，灌浆材料可以通过充分搅拌和混合上述每个成分制成。

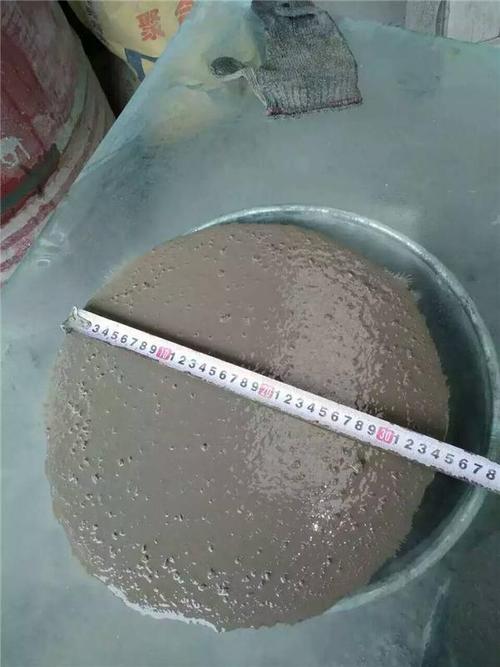

重量比为1:0.8搅拌均匀，流动性18秒(灌浆材料规范中所谓流动性有相应概念)，28秒后d(此处的"d“是”天"意思)强度可达4.8MPa,泌水率低于0.1%。

实施例2选用废混凝土粉255Kg，脱硫石膏10kg，钢渣粉10kg，矿渣粉30kg，高钙粉煤灰6kg，煤灰40kg，硅酸钠7kg,地聚合物灌浆材料可以通过充分搅拌和混合上述成分制成。

重量比为1:0.8搅拌均匀，流动22秒，28秒d后强度可达3.8MPa,泌水率低于0.2%。

实施例3:废混凝土粉300kg，脱硫石膏15kg，钢渣粉15kg，矿渣粉25kg，高钙粉煤灰5kg，煤灰30kg，硅酸钾7kg,地聚合物灌浆材料可以通过充分搅拌和混合上述成分制成。

重量比为1:0.8搅拌均匀，流动16秒，28秒d后强度可达3.5MPa,泌水率低于0.25%。

实施例4:废混凝土粉100kg，脱硫石膏5kg，钢渣粉10kg，矿渣粉40kg，高钙粉煤灰8kg，煤灰50kg，硅酸钠10kg,地聚合物灌浆材料可以通过充分搅拌和混合上述成分制成。

重量比为1:0.8搅拌均匀，流动15秒，28秒d后强度可达3.OMPa,泌水率低于0.3%。
