早高强灌浆料的养护

高强度无收缩灌浆材料在节能、节料、工程经济、劳动防护、环保等方面具有重要意义，在土建工程中的应用正在迅速推广，因此，加强对高强度无收缩灌浆材料的维护，搞清楚维护条件和方法对高强度无收缩灌浆材料的性能危害及作用机制至关重要！

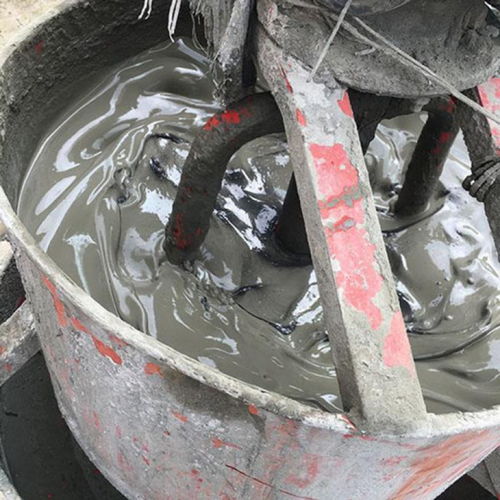

炎热的天气施工：

灌浆前温度超过35℃，应根据高温气候环境进行施工，并符合下列要求：

注浆前24小时采取措施，避免注浆位置受到太阳直射或其他热传递；

2.与水泥基灌浆材料接触时，采取适当的冷却措施，混凝土基础和设备底板的温度不超过35℃；

浆料入模温度不应超过30℃。；注浆后应及时采取保湿保养措施。

常温保养：

1.灌浆前，日平均温度不应低于5℃。灌浆后，应立即喷洒保护剂或覆盖塑料薄膜，并覆盖湿草袋保持湿润。用塑料薄膜覆盖时，水泥基灌浆材料的外露表面应紧密覆盖，以保持塑料薄膜中的冷凝水。灌浆材料表面不方便浇水，可喷洒保护剂；

要保持灌浆材料处于湿润状态，保养时间不得少于7天；

在使用快凝快硬型水泥基灌浆材料时，应根据产品要求实施维护对策。

冬期施工：

注浆前应采取措施对基本表面进行加热，使其温度保持在10℃以上，并清除存水；

应采用不超过65℃的温水搅拌和水泥基灌浆材料，浆料入模温度在10℃以上；

冷却前，水泥基灌浆材料的抗压强度不能低于5Mpa。.

冬季施工维修

1.在冬季施工中，当工程对强度增加没有特殊要求时，注浆后的暴露部分应立即覆盖塑料薄膜并覆盖保温材料；初始维护温度不应低于5℃；保养负温标准时不得浇水；

拆板后，水泥基灌浆材料的外部温度与环境温度的差值超过20℃，应采用保温材料进行保护。

3.如果环境温度低于水泥基灌浆材料规定的施工温度或需要加速强度增加；可采用人工加温维护方法；维护对策应符合JGJ104国家标准《建筑工程冬季施工规程》的有关规定；冷却前，水泥基灌浆材料的抗压强度不应低于5Mpa.
