套筒连接灌浆料

1.技术内容

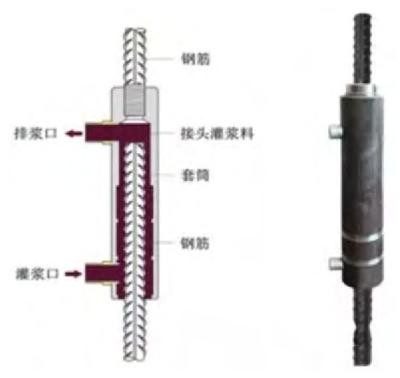

钢筋套筒灌浆连接技术是指将肋钢筋插入内壁，形成凹凸表面的灌浆套筒。将专用高强水泥基灌浆材料注入套筒与钢筋之间的缝隙中，将钢筋锚固在套筒内，完成预制构件的钢筋连接技术。该技术将灌浆套筒嵌入混凝土工程中，并在安装现场将灌浆材料从预制构件外的套筒阀管注入套筒，以完成预制构件钢筋的连接。它是预制构件中受力钢筋连接的重要方式，主要用于各种装配整体钢筋混凝土的受力钢筋连接。

钢筋套筒灌浆连接接头.灌浆套筒.灌浆材料由三种材料组成，其中灌浆套筒分为半灌浆套筒和全灌浆套筒，一端为灌浆连接，另一端为机械连接。

钢筋套筒灌浆连接的施工工艺主要包括:套筒与钢筋连接的预制构件在工厂完成.模板上套筒的安装和固定以及进出管道与套筒的连接，构件的安装应在施工现场完成.灌浆腔密封.灌浆材料与水混合，套筒灌浆。

纵向预制构件的受力钢筋连接可采用半灌浆套筒或全灌浆套筒。构件应采用连接腔灌浆法，连接腔区域应合理划分。构件也可采用单套独立灌浆，构件到位前应在水平缝处设置坐浆层。套筒灌浆连接应采用与套筒一致的灌浆材料，经接头型检验确认，应采用与材料工艺相匹配的灌浆设备。灌浆材料应以压力灌浆的形式从套筒下方的灌浆孔中注入，从套筒上方的出浆孔中流出，及时堵塞出浆孔，确保套筒内有效连接位置的灌浆材料密实。

水准预制构件的纵向构件纵向受力钢筋可采用全灌浆套筒连接。套筒安装到位后，套筒灌浆孔和出浆孔应位于套筒上方，压力灌浆应使用常用的单套筒灌浆工具或设备。灌浆材料应从套筒一端注入泥浆孔，从另一端流出泥浆出口.出浆孔接头内的灌浆料浆面应高于套筒表面的最高点。

套筒灌浆施工后，同条件灌浆材料的抗拉强度达到35。MPa之后，可以进行后续施工，对接头有干扰。

2.性能指标

钢筋套筒灌浆连接技术的应用必须符合我国装配式混凝土技术规范的实施标准JGJ1.《钢筋套筒灌浆连接技术规范》JGJ355和《装配式混凝土建筑技术标准》GB/T51231的有关规定。钢筋套筒灌浆连接的传力原理比传统机械连接更复杂，《钢筋套筒灌浆连接技术规范》JGJ355钢筋套筒灌浆连接接头的特点.型式检验.工艺检测.特别规定了施工和验收。

灌浆套筒按加工方式分为锻造灌浆套筒和机械加工灌浆套筒。锻造灌浆套筒应选用球墨铸件，机械加工套筒应选用优质碳钢.低合金高强度结构钢.经接头型式检验合金工具钢或其他符合要求的钢材。

灌浆套筒设计.生产制造应符合现行行业标准《钢筋连接灌浆套筒》JG/T专用水泥基灌浆材料应符合现行行业标准《钢筋连接套筒灌浆材料》JG/T408的要求。其它材料选用灌浆套筒时，套筒的性能参数应符合相关产品标准的规定。

套筒材料关键性能参数：球墨铸灌浆套筒的抗压强度不小于5500MPa,断后伸长率不小于5%，球化率不小于85%；各种钢质灌浆套筒的抗压强度不小于600MPa,抗拉强度不小于355MPa,断裂后伸长率不小于16%；其它材料套筒符合相关产品标准。

灌浆材料的关键性能参数：原始流动300mm,30min流动性不小于260mm,1d抗拉强度不小于35MPa,28d抗拉强度不小于85MPa.

在满足断裂后伸长率等指标的情况下，套筒材料的抗压强度可以超过600MPa（如900MPa.1000MPa）为了减少套筒的厚度和直径规格，还可以根据生产工艺选择其他强度的钢材。在符合流动性等指标的情况下，灌浆材料的抗拉强度可MPa（如110MPa.130MPa）材料，便于连接大直径钢筋.高强度钢筋，减少灌浆套筒长度。
